ZCF-PU-Ex系列先导隔膜式防爆防腐电磁阀是一款专为存在易燃易爆气体、挥发性化学溶剂蒸汽等危险场所，且管路伴有强腐蚀性介质环境而开发的高端工业级自动化控制阀。本系列产品规格覆盖 DN15至DN50，阀体采用优质抗冲击硬聚氯乙烯（UPVC）或氯化聚氯乙烯（CPVC）一体注塑成型，使内部流体与任何金属活动零件实现完全的物理隔离，展现出对各类强酸、强碱、盐类及氧化性介质近乎完美的化学抗性。

作为该系列的核心技术亮点，本产品标配了经过国家严苛认证的高等级防爆电磁线圈，能有效杜绝因线圈启闭火花、过热或电气故障引发的外部环境灾难。配合先进的先导隔膜式驱动结构，阀门在 0.3~6 bar 的低压差至中压管路中动作极其灵敏稳定。同时，阀门提供国际通用的 G螺纹与美制NPT螺纹 两种接口选择，广泛应用于石油化工危险区、农药精细化工、冶金酸洗车间、制药厂易燃介质输送、喷漆涂装及危险废水处理等对防爆安全与防腐蚀有双重严苛要求的工业管路系统中。

ZCF-P活塞式防爆型防腐电磁阀产品图

双重安全保障（防爆与防腐集成）： 标配高等级防爆全封闭线圈，可在易燃易爆的危险区域安全服役。阀体由纯UPVC/CPVC制成，彻底消除金属阀门在酸碱环境中被腐蚀损坏进而引发介质外泄的次生灾害。

双螺纹标准，全球化适配： 阀门接口同时支持G螺纹（欧标/国标55°英制管螺纹）和NPT螺纹（美标60°锥管螺纹），无需额外的转换接头即可直接适配全球不同国家和地区的工业管路设计标准。

大通径低压降启闭： 采用精密的先导隔膜式结构，在 0.3~6 bar 的压力区间内，以极小的流体压差即可驱动阀门完全开启或严密关闭。通径设计符合流体力学，流阻小、流通量大。

耐磨隔膜与长寿命设计： 内置隔膜片采用特殊改性防腐弹性体材质，具备极佳的抗疲劳与抗化学侵蚀性能。即使在长周期、高频次的自动化循环启闭工况下，仍能保持高回弹力和零内漏，显著降低维护工时。

优异的耐温与耐机械应力表现： 阀体选用加厚壁厚设计，UPVC材质适合常规常温耐腐蚀管路，而CPVC材质则将工作温度上限稳定支撑至 50 ℃，同时具备极佳的抗管道线膨胀应力表现。

ZCF-P活塞式防爆型防腐电磁阀结构图

规格参数表

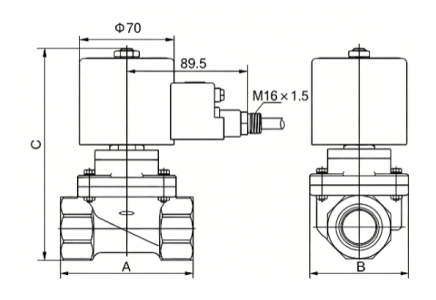

ZCF-P活塞式防爆型防腐电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
