ZCF膜片式防腐电磁阀

ZCF膜片式防腐电磁阀

  • 型号:ZCF-2ES/ZCF-3ES/ZCF-4ES/ZCF-5ES/ZCF-6ES/ZCF-8ES/ZCF-10ES/ZCF-15ES/ZCF-20ES/ZCF-25ES
  • 规格:DN2-DN25
  • 适用温度:-10~50 ℃
  • 适用介质:酸碱等腐蚀性介质(液体,气体)
  • 压力:0~4bar
  • 连接方式:G螺纹
  • 驱动方式:直动隔膜式
  • 材质:聚四氟乙烯
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZCF膜片式防腐电磁阀概述

ZCF系列聚四氟乙烯直动隔膜式防腐电磁阀是一款专为极端严苛工况设计的高端、超耐腐蚀工业级自动化控制阀。本系列产品阀体核心部件均采用享有“塑料王”美誉的优质高密度聚四氟乙烯(PTFE/特氟龙)棒材整体精密机加工而成,配合高性能防腐隔膜,使流体介质与金属内部零件实现完全物理隔离,从而具备近乎完美的抗酸碱、耐强氧化剂及耐有机溶剂性能。

本阀门采用先进的直动隔膜式结构设计,其最大的技术优势在于实现了零压启动(0 bar启动),可在 0~4 bar 的无压差或低压差系统管路中灵敏、稳定地启闭。产品采用国际标准的 G螺纹 连接,结构紧凑、安装极其便捷,规格覆盖 DN2至DN25 微小流量到常规流量区间,广泛应用于半导体芯片制造、超纯水循环系统、高浓度强酸强碱输送、医药化学制剂、电镀酸洗线及高精度实验室分析仪器等对介质纯净度及防腐蚀要求达到极致的管路控制系统中。

ZCF膜片式防腐电磁阀产品图

ZCF膜片式防腐电磁阀特点

极致抗腐蚀与纯净性(PTFE阀体): 阀体全主体由纯聚四氟乙烯(PTFE)制成,不仅能抵御包括王水、氢氟酸、强碱、有机溶剂在内的几乎所有化学介质,且材质本身具有极高的化学惰性,不会对流经的超纯水或高纯度试剂造成二次污染。

真正的零压差启动(直动式结构): 区别于需要管道先期压差的先导式阀门,本款阀门采用直动式设计。即使在管道内部压力为零(0 bar)、依靠自流或微弱重力驱动的工况下,线圈通电后即可瞬间开启,闭合时同样严丝合缝,性能极为可靠。

高寿命膜片隔离技术: 独特的隔膜片设计兼顾了优异的柔韧性与出色的耐化学腐蚀性能,有效隔离了流体与金属衔铁。在频繁启闭的严苛自动化循环系统中,膜片依然能保持长久不疲劳、不破裂,大幅延长了整阀的使用寿命。

标准G螺纹,密封紧凑: 采用标准的G丝扣螺纹连接,阀体整体尺寸经过科学优化,占用空间小。螺纹加工精度高,配合生料带或密封垫片即可达到极高的密封等级,有效杜绝介质外漏。

低功耗与低热升: 内部电磁线圈部分经过全面优化设计,不仅功耗更低,且在长时间通电工作时线圈温升控制极佳,避免了因过热引发的塑料阀体应力变形或线圈烧毁隐患。

ZCF膜片式防腐电磁阀结构原理

ZCF膜片式防腐电磁阀结构图

ZCF膜片式防腐电磁阀技术参数

规格参数表

产品型号(阀体PTFE)流量通径(mm)接口螺纹GCv值工作压力-常闭型(bar)工作压力-常开型(bar)
ZCF-2ES21/4"0.10 ~ 40 ~ 3
ZCF-3ES31/4"0.20 ~ 30 ~ 3
ZCF-4ES41/4"0.30 ~ 2.50 ~ 1.5
ZCF-5ES51/4"0.40 ~ 20 ~ 1.5
ZCF-6ES61/4"0.650 ~ 10 ~ 0.5
ZCF-8ES81/4"0.950 ~ 10 ~ 0.5
ZCF-10ES113/8"3.30 ~ 2
ZCF-15ES111/2"3.30 ~ 2
ZCF-20ES113/4"3.30 ~ 1
ZCF-25ES111"3.30 ~ 1


ZCF膜片式防腐电磁阀标准尺寸

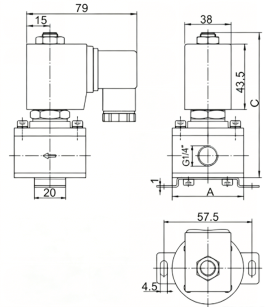

ZCF膜片式防腐电磁阀尺寸图

外形尺寸表 单位(mm)

产品型号 (阀体PTFE)流量通径 (mm)接口螺纹 G直径(A) × 高(C) (mm)常规订货型号 (工作电压为AC220V)重量 (kg)
ZCF-2ES21/4"Φ46 × 93ZCF-2ES-AC220V0.41
ZCF-3ES31/4"Φ46 × 93ZCF-3ES-AC220V0.41
ZCF-4ES41/4"Φ46 × 93ZCF-4ES-AC220V0.41
ZCF-5ES51/4"Φ46 × 93ZCF-5ES-AC220V0.41
ZCF-6ES61/4"Φ54 × 96ZCF-6ES-AC220V0.53
ZCF-8ES81/4"Φ54 × 96ZCF-8ES-AC220V0.53
ZCF-10ES113/8"Φ69 × 125ZCF-10ES-AC220V1.6
ZCF-15ES111/2"Φ69 × 125ZCF-15ES-AC220V1.6
ZCF-20ES113/4"Φ72 × 133ZCF-20ES-AC220V1.8
ZCF-25ES111"Φ72 × 138ZCF-25ES-AC220V1.8


由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
