ZCF-PU系列先导隔膜式防腐塑料电磁阀是一款专为严苛工业腐蚀性流体控制而设计的二位二通先导式电磁阀。该系列阀门型号涵盖 ZCF-PU-10ES 至 ZCF-PU-50ES，公称通径对应 DN10 至 DN50。阀体精选优质工业级非金属材料聚氯乙烯（UPVC）或氯化聚氯乙烯（CPVC）精密加工而成，对各类酸、碱、盐类及特殊化学制剂具备卓越的化学稳定性和防腐蚀性能。该系列阀门核心采用先导隔膜式驱动结构（需满足 0.3 Bar 最低启闭压差），巧妙地将管道内部的腐蚀性介质与上部电磁动铁芯等金属部件进行完全物理隔离，从根本上杜绝了流体对铁芯的腐蚀及金属离子对流体的二次污染。在 0.3~8 Bar 的公称压力范围内，该阀能以极低的能耗实现对化工管路的长寿命、高可靠性开关控制。广泛应用于电镀酸洗、化工废水处理、PCB线路板生产线、半导体清洗工程、制药设备以及酸碱特殊气液体的自动化控制系统。

ZCF-P活塞式防腐电磁阀产品图

彻底的介质隔离结构： 采用独特的先导隔膜设计，腐蚀性流体仅与 UPVC/CPVC 阀体及耐腐蚀弹性隔膜接触，内部动铁芯与弹簧等金属部件与流体完全隔绝，极大提升了阀门在恶劣化工环境下的使用寿命。

卓越的化学耐受性： 阀体提供 UPVC 和 CPVC 两种高强度工程塑料材质。UPVC 适用于常规酸碱系统；CPVC 则具备更优异的抗氯化、抗开裂性能。配合耐腐蚀密封件，可轻松应对各种高浓度酸碱介质。

高效先导低能耗： 利用管道内部介质自身压力作为开关动力，极大减轻了线圈动作负载。在 0.3～8 Bar 压力范围内动作灵敏、启闭迅速，且线圈发热量极低，适合长期通电工况。

多样化国际螺纹： 提供标准 G 螺纹与 NPT 螺纹两种连接方式，通径涵盖 DN10-DN50，全面兼容国内及欧美等国际化工管路接口标准。

防护与安全升级： 标配 IP65 工业级大功率/低功耗防腐蚀线圈，配备 DIN 国际标准接线盒，防尘防水且耐环境酸雾腐蚀，确保在酸洗车间等潮湿、多腐蚀性气体的环境中安全不间断运行。

ZCF-P活塞式防腐电磁阀结构图

规格参数表

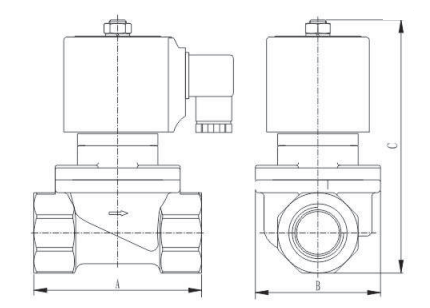

ZCF-P活塞式防腐电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
