ZCF膜片式防爆型防腐电磁阀

ZCF膜片式防爆型防腐电磁阀

  • 型号:ZCF-2Ex/ZCF-3Ex/ZCF-4Ex/ZCF-5Ex/ZCF-6Ex/ZCF-8Ex
  • 规格:DN2~8
  • 适用温度:-10~50 ℃
  • 适用介质:酸碱等腐蚀性介质(液体,气体)
  • 压力:0.3~6bar
  • 连接方式:G螺纹,NPT螺纹
  • 驱动方式:直动隔膜式
  • 材质:聚四氟乙烯
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZCF膜片式防爆型防腐电磁阀概述

ZCF系列(DN2-8)微流量膜片式防爆防腐电磁阀,是专为流体控制工业中最严苛、最恶劣的环境而设计的高端流体控制组件。在化工精细化、半导体制造、制药工艺以及现代环保监测等行业中,常常需要对具有极强腐蚀性、易燃易爆的微小流量介质进行精准切断或调节。

本系列电磁阀创造性地将“直动式驱动机制”、“全氟代材料隔离技术(PTFE)”与“国家标准防爆电气设计(Ex)”三者融为一体。阀门内部采用特种高柔韧性隔离膜片,将可能产生火花的电磁核心部件、金属弹簧等与管道内的强腐蚀介质实施物理层面的“绝对隔离”。这不仅防止了介质对阀门内部零件的侵蚀,更从根本上杜绝了因介质泄漏接触电气火花而引发爆炸的风险,为用户的安全生产筑起坚实的防线。

ZCF膜片式防爆型防腐电磁阀产品图

ZCF膜片式防爆型防腐电磁阀特点

全PTFE过流材质,挑战腐蚀极限: 阀体及核心过流部件均由优质高密度聚四氟乙烯(PTFE,俗称特氟龙)通过精密数控机床加工而成。无论是面对高浓度的硫酸、硝酸、盐酸,还是强碱、王水、强氧化剂或各类有机溶剂,均表现出几乎完美的化学惰性,不溶解、不污染介质。

工业级隔爆/本安认证,防爆更彻底: 配备经过严格认证的高安全等级防爆电磁线圈(外壳采用加厚防爆铸铝或整体热固性塑料包裹)。可在充斥着氢气、乙炔、甲烷等易燃易爆气体或蒸气的1区、2区危险场所连续24小时不间断安全运行。

零压差启动与超快响应: 依托先进的直动式结构设计,阀门开启和关闭完全依靠电磁力与弹簧复位,无需管道自身介质压力拉动(即0压差可启动)。在 0.3 - 6 bar 的工作压力范围内,其启闭响应时间低至毫秒级,动作灵敏度极高。

低死区与防结晶优化设计: 阀腔内部流道经过流体力学优化(CFD仿真设计),内部死角极小,有效减少了介质在阀体内部的残留。配合高韧性膜片,能够有效抵御微小颗粒物的磨损,并降低介质由于滞留而产生的结晶风险。

双标准接口,全球通用: 阀门提供满足亚洲与欧洲习惯的G管螺纹(55度圆柱管螺纹)以及北美标准的NPT螺纹(60度锥管螺纹),无需繁琐的转换接头,即可完美融入全球各地的管道控制系统。

ZCF膜片式防爆型防腐电磁阀结构原理

ZCF膜片式防爆型防腐电磁阀结构图

ZCF膜片式防爆型防腐电磁阀技术参数

规格参数表

产品型号(阀体PTFE)流量通径(mm)接管螺纹(G)Cv值工作压力(bar)常闭型
ZCF-2Ex21/4"0.10~4
ZCF-3Ex31/4"0.20~3
ZCF-4Ex41/4"0.30~2.5
ZCF-5Ex51/4"0.40~2
ZCF-6Ex61/4"0.650~1
ZCF-8Ex81/4"0.950~1


ZCF膜片式防爆型防腐电磁阀标准尺寸

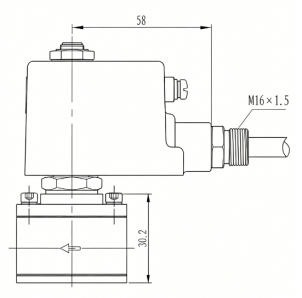

ZCF膜片式防爆型防腐电磁阀尺寸图

外形尺寸表 单位(mm)

产品型号(阀体PTFE)流量通径(mm)接管螺纹(G)外形尺寸A×C(mm)常闭型常规订货型号示例(阀体PTFE,电压AC220V,G螺纹)重量(Kg)
ZCF-2Ex21/4"Φ46×98ZCF-2Ex-AC220V0.8
ZCF-3Ex31/4"Φ46×98ZCF-3Ex-AC220V0.8
ZCF-4Ex41/4"Φ46×98ZCF-4Ex-AC220V0.8
ZCF-5Ex51/4"Φ46×98ZCF-5Ex-AC220V0.8
ZCF-6Ex61/4"Φ54×100ZCF-6Ex-AC220V0.9
ZCF-8Ex81/4"Φ54×100ZCF-8Ex-AC220V0.9


由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
