ZCF-5JC系列双线圈二位三通聚四氟乙烯防腐电磁阀是一款专为超精密流体控制与严苛化学工况设计的高端、多功能自动化切换阀。本产品规格为 DN5 微小口径，全阀体及核心过流部件均采用高密度优质聚四氟乙烯（PTFE/特氟龙）精密加工而成，内部金属衔铁与流体介质实现彻底的物理隔离，从而赋予了阀门近乎完美的耐强酸、耐强碱、耐有机溶剂及抗氧化性能。

作为一款二位三通电磁阀，该系列产品拥有三个管道接口，能够灵活实现混合型（两进一出）、分流型（一进两出）以及换向型（通用流向切换）三种独特的流体回路控制，完美对应 A、B、C 三种型号后缀。产品采用双线圈控制结构，配合先进的结构设计，具备零压启动（0 bar启动）的技术优势，可在 0~2 bar 的无压差或低压系统管路中实现极为灵敏、精确的启闭与换向。本系列阀门采用螺纹连接，结构精巧，广泛应用于半导体芯片刻蚀、实验室全自动分析仪器、医疗血液化学分析、精细化工微量配料、环境监测采样以及超纯水试剂分装等对介质纯净度和防腐蚀要求极高的尖端流体控制系统中。

ZCF-5JC双线圈二位三通防腐电磁阀产品图

化学惰性与极致防腐（纯PTFE阀体）： 阀体主体采用100%纯聚四氟乙烯材料，能够长期抵御包括王水、氢氟酸、强碱及各种有机溶剂在内的几乎所有已知腐蚀性介质，且材质本身不会释放任何杂质微粒，绝对保证超纯介质的纯净度。

一阀多用，三种换向功能： 独特的二位三通结构，可根据实际管路需求配置为混合型（Mixing）、分流型（Diverting）或换向型（Commutating），能够完美替代多个单向阀的组合，极大简化了精密微循环管路的设计。

真正的零压差灵敏启动： 采用精密的直动切换机制，在管道系统压力为零（0 bar）的工况下（如依靠微弱重力或微型蠕动泵驱动），线圈一旦通电即可瞬间完成阀芯的移位换向，响应速度达到毫秒级，且密封严丝合缝。

双线圈高效控制结构： 创新的双线圈设计能提供更强大的电磁驱动力与更可靠的定位性能。线圈部分经过电气优化，不仅功耗低、温升控制佳，而且能在连续高频切换的自动化工况下长期稳定运行，有效延长了整阀寿命。

微小口径与紧凑集成： DN5的通径设计配合精密的内螺纹连接，使整个阀体极其紧凑轻巧。非常适合安装在空间紧凑的仪器内部、集成控制机柜或多路阀门汇流板上。

ZCF-5JC双线圈二位三通防腐电磁阀结构图

规格参数表

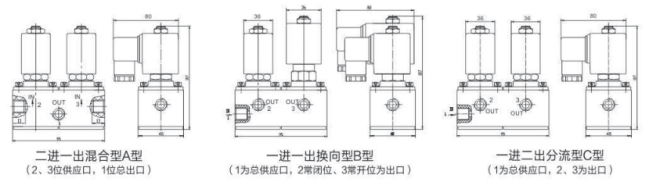

ZCF-5JC双线圈二位三通防腐电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
