PS系列（DN15-65）法兰连接二位二通先导活塞式蒸汽电磁阀，是专为工业中大型热能管网系统、重型蒸汽设备主管路而设计的高可靠性切断与自动化控制元件。在中央集中供热、大型橡胶轮胎硫化、纺织印染定型、食品高温杀菌以及化工厂主蒸汽输送管线上，高温高压的蒸汽在高速流动时会对管路产生极大的机械冲刷与热应力冲击。针对这种大流量、重载工况，传统的螺纹连接已无法完全满足长期抗震与零泄漏的安全防线。

本系列电磁阀创造性地将“先导活塞式耐高压机制”与“重型工业法兰连接（Flange）”融为一体。阀体采用加厚黄铜或高强度不锈钢（SS304）精密铸造，法兰端面严格符合工业标准，通过高强度螺栓与管道法兰实施刚性紧固，从根本上消除了因热胀冷缩导致螺纹接口处产生应力开裂或蒸汽外漏的风险。内部活塞组件依靠先导孔排压机制，巧妙借助流体自身压力轻松驾驭最高达16 bar的管路压力，成为大型自动化热力系统中不可或缺的重型流体控制核心。

PS法兰二位二通活塞式蒸汽电磁阀产品图

重型法兰连接，抗震零泄漏： 采用标准的工业法兰连接方式（通径覆盖 DN15 到 DN65 ），能够承受极高的管道轴向拉力和频繁切换带来的机械振动。法兰面配合耐高温密封垫片，可确保在大流量蒸汽冲击下长效保持零外漏，极大提升了多震动、重载管线的安全性。

双阀体材质可选，铸造工艺优异： 提供精密锻造黄铜（Brass）阀体与工业级不锈钢（SS304）阀体。不锈钢系列具备顶级的抗冷凝水酸性腐蚀性能与抗气蚀冲刷能力，有效应对长期蒸汽工况下的汽蚀现象。

活塞环免膜片设计，专克16bar高压差： 内部核心动作部件由高耐磨活塞副搭配进口耐高温活塞环构成，工作压力范围在 0.4 - 16 bar 。彻底抛弃了在高温下极易老化、撕裂的橡胶膜片结构，大幅延长了阀门的连续免维护运行周期。

180 C持续耐高温密封： 动密封和主阀口密封均采用进口聚四氟乙烯（PTFE）或高性能全氟化弹性体材料，在 0 - 180 C 的饱和蒸汽长期连续烘烤下，材料绝不发生热变形或硬化降解，长期保持气密性。

高流通能力（Cv值）与低流阻设计： 针对中大口径进行了内部阀腔的流体力学结构优化，流通死区极小。在先导式驱动下，阀门开启迅速且内部流道畅通，能让大流量、高流速的蒸汽在瞬间平稳通过，并有效压制启闭时的液锤现象。

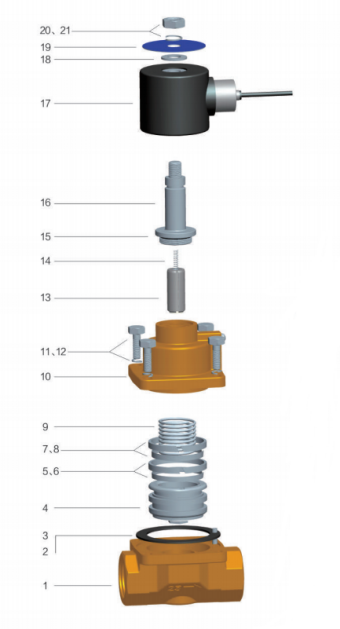

PS法兰二位二通活塞式蒸汽电磁阀结构图

材料零件表

规格参数表

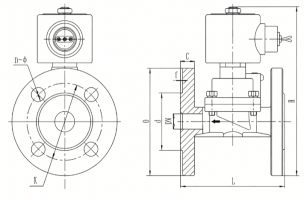

PS法兰二位二通活塞式蒸汽电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
