PS系列（DN10-50）螺纹连接二位二通先导活塞式蒸汽电磁阀，是专门针对工业热能管路系统中高温、高压、频繁切换工况而研发的核心控制阀门。在染整纺织、食品橡胶硫化、造纸干燥、集中供热系统以及各种蒸汽锅炉配套设备中，饱和蒸汽与过热蒸汽作为高效的热能载体，对流体控制元器件的耐温性、密封抗疲劳性以及动作响应速度提出了近乎苛刻的要求。

本系列电磁阀采用经典的“二位二通先导活塞式”内部结构，依托高强度的黄铜或优质不锈钢（SS304）精密铸造阀体，内部活塞副与主阀口之间形成了极高紧密度的金属与软密封组合。其工作原理在于利用电磁先导阀在通电瞬间释放或建立活塞上腔的压力，促使介质自身的压力差推动整个活塞组件在阀腔内做垂直往复运动，从而实现阀门在大流量条件下的快速启闭。高达16 bar的公称压力和180 C的持续耐温能力，使其成为现代工业自动化蒸汽管路中不可或缺的“安全哨兵”与高效开关。

PS螺纹连接二位二通先导活塞式蒸汽电磁阀产品图

双阀体材质可选，工况适应性强： 针对不同的现场预算和防腐要求，提供高性能黄铜（Brass）阀体与工业级不锈钢（SS304）阀体。不锈钢材质不仅耐磨损，更具备优异的抗酸碱和蒸汽冲刷性能，有效延长管路使用寿命。

先导活塞式结构，耐16bar高压差： 采用高强度、低摩擦的活塞环副代替传统橡胶膜片，在 0.1 - 16 bar 的极宽压力范围内，均能保证动作迅速、切断有力。活塞式设计不仅能承受更高的系统背压，还彻底避免了膜片在高温蒸汽下容易老化撕裂的致命缺陷。

180 C高温密封技术，杜绝内漏： 阀门内部核心密封件与活塞环采用进口耐高温特殊合成材料（如聚四氟乙烯 PTFE 或高性能氟橡胶），即使在 180 C 的饱和蒸汽长期烘烤下，依然能保持出色的物理弹性和密封持久性，彻底杜绝阀口内漏现象。

高响应速度与大通径流量： 覆盖 DN10 到 DN50 的完整规格链，由于采用了先导孔排压机制，从线圈通电到阀门完全开启仅需数十至数百毫秒，大通径内部流道阻力小，流失系数高，能够保证大流量蒸汽的瞬间通过。

通用型国际标准管螺纹连接： 提供符合国际通用规范的 G 螺纹以及满足北美和特定石油行业标准的 NPT 螺纹连接方式，螺纹加工精度高，现场配合生料带或高温密封胶即可实现极高的气密性，极大降低了现场安装的人力成本。

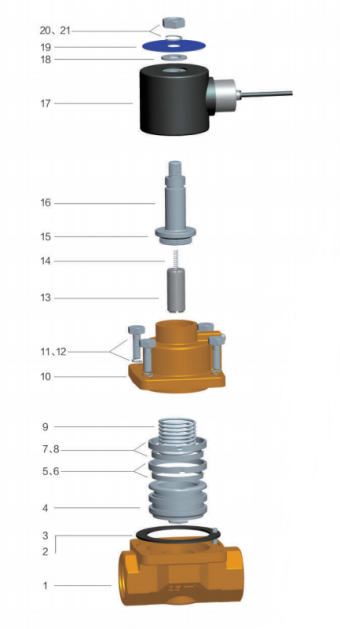

PS螺纹连接二位二通先导活塞式蒸汽电磁阀结构图

材料零件表

规格参数表

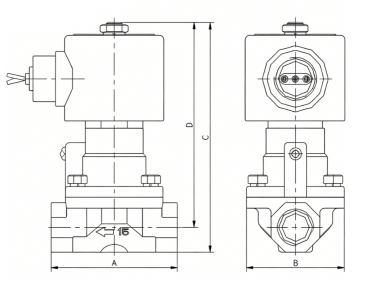

PS螺纹连接二位二通先导活塞式蒸汽电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
