RSH-15/20/25系列螺纹连接二位二通先导膜片式蒸汽电磁阀，是专为中小口径工业热能管网、高频次间歇性换热系统量身定制的高敏捷度流体控制核心组件。在服装整熨、食品蒸汽锅炉配套、医疗器械洗涤烘干以及各类化工实验室的高温液体管路中，阀门常常需要在中低压力段（10 bar以下）进行极其频繁的启闭动作，且对阀门的响应速度、低压差启动能力和空间占位提出了极高要求。

本系列电磁阀采用科学的“先导膜片式”内部结构，阀体由优质锻造黄铜或精密不锈钢（SS304）铸造而成。其核心动作机制在于：在线圈通电的瞬间释放膜片上腔的流体压力，巧妙利用介质自身压差推动高柔韧性的加厚增强膜片瞬间全行程抬升。这种设计赋予了阀门在 0.3 - 10 bar 极宽的工作压力区间内出色的动作线性与极低的启闭延迟，配合极其紧凑的小口径螺纹接口，为空间受限的自动化热力控制板及设备内部提供了极具经济性与高性能的系统切断方案。

RSH先导膜片式蒸汽电磁阀产品图

先导膜片结构，低压差敏捷启闭： 针对 DN15 至 DN25 中小通径管路进行了流体力学优化。管路仅需 0.3 bar 的微小压差即可确保主阀口彻底、干净利落地开启。由于内部动作摩擦阻力远低于活塞式结构，阀门的启闭响应速度大幅提升，尤其适用于高频次脉冲喷汽工况。

高精度双材质阀体，抗磨耐冲刷： 提供高性能黄铜（Brass）与工业级不锈钢（SS304）两种阀体。不锈钢系列能够长效抵御高温蒸汽管路在停机降温时因冷凝水积聚所产生的酸性腐蚀，有效压制流体高速通过阀口时引发的轻度气蚀。

高柔韧弹性体膜片，-20 C严寒长寿运行： 阀门核心密封屏障采用进口增强复合膜片（如耐温型 EPDM 夹布膜片或四氟复合膜片），在 -20 - 65 C 的介质与环境温度下，依然能够保持出色的物性弹性和抗疲劳寿命，长效锁闭主阀口，杜绝内漏。

紧凑型螺纹连接，节省工程空间： 针对设备集成化趋势设计，采用标准的通用管螺纹（G螺纹/NPT螺纹）。相比法兰阀门，其外形尺寸大为缩减，重量轻，能够直接悬空安装于密集的集水、分汽包管路中，大幅简化工程布线。

低功耗线圈与防杂质卡阻设计： 优化升级的电磁铁核心组件具有发热量小、电磁吸力大的优点。膜片被全面托起时流道内部平滑、无滑动死角，有效避免了蒸汽流体中微小水垢或锈渣卡阻运动副的现象，从源头上杜绝了工艺管线的跑、冒、滴、漏。

RSH先导膜片式蒸汽电磁阀结构图

规格参数表

AC220V 18VA, AC110V 22VA, AC24V 24VA, DC24/12V 20W, 常闭型配D05-450线圈，常开型配D01-410线圈

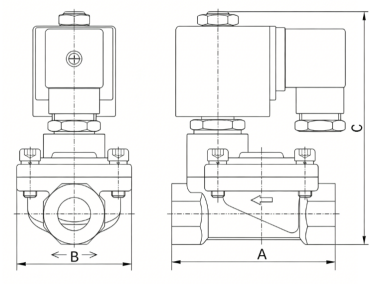

PS法兰二位二通活塞式蒸汽电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
