2L系列先导活塞式蒸汽电磁阀（公称通径涵盖DN15至DN40）是一款专为现代现代化工业热能热力管网、饱和蒸汽输送、过热蒸汽控制以及各类高温中高压流体自动化控制系统而设计的高端、重载型自动控制阀门。作为工业流体控制回路中的核心执行元件，本系列阀门在设计上深度融合了流体力学优化腔体与刚性金属活塞副传动结构，旨在解决传统膜片阀在极端温差及压力冲击下易损、易老化的技术瓶颈。

本系列阀门属于常闭型电磁阀，其核心驱动机制为流体压力辅助的先导式控制。

当系统处于断电状态或无电信号输入时，电磁线圈处于释能状态，动铁芯在内部复位弹簧力的作用下向下压紧，将位于主活塞中央的先导孔严密封闭。此时，介质通过活塞表面特设的节流平衡孔源源不断地流入活塞上腔。由于先导孔关闭，上腔压力迅速积聚并最终与主管道进口端压力达到静压平衡。此时，由于活塞上表面受压面积大于下表面有效受压面积，形成指向阀座的向下净压差。在这一强力压差与主复位弹簧力的双重叠加作用下，主活塞被牢牢压紧在主体阀座上，切断介质流动，实现高密封性的零泄漏截断。

当电磁线圈接通电源时，线圈瞬间产生强大的电磁场，产生的电磁吸力克服内部弹簧力与铁芯自重，将动铁芯迅速向上吸起，主活塞中央的先导孔瞬间被打开。由于先导孔的通流面积显著大于活塞侧面的节流平衡孔，活塞上腔积聚的高压介质通过先导孔极速向阀门出口端（低压侧）泄放，导致活塞上腔压力骤降。在这一瞬间，主活塞下方（进口端）的介质压力远大于上腔残留压力，形成一个强大的向上净推力。该推力轻松克服主弹簧的阻力与活塞组件的自身重力，驱动主活塞沿阀腔导向壁向上高速平稳滑移，阀门实现瞬间全开，介质恢复高效流通。一旦电磁线圈断电，电磁力消失，动铁芯在弹簧力作用下重新复位封闭先导孔，上腔压力在毫秒级内重新建立，驱动活塞迅速下行复位，完成关闭锁紧循环。

2L活塞式蒸汽电磁阀产品图

先导活塞硬密封结构，机械寿命呈几何级提升：传统膜片式蒸汽电磁阀在长期接触高温蒸汽时，其橡胶或氟橡胶膜片极易发生“热硫化”硬化、龟裂以及在高压差高频次冲击下发生瞬间撕裂击穿。2L系列彻底抛弃了易损膜片设计，内部核心完全采用精密制造的硬质金属活塞组件。活塞环与阀腔内壁配合紧密，并辅以耐高温、低摩擦的特种复合导向环。这种设计使其具备极佳的耐冲刷、耐磨损性能，阀门的整体机械开关疲劳寿命较传统膜片阀提升了3至5倍以上。

细分工况双材质配置，满足多元化工业需求：本系列阀门提供黄铜与不锈钢SS304两种阀体材质。精铸黄铜阀体具备极高的性价比和优异的抗大气腐蚀能力，是商业中央空调、清洗洗涤设备、普通蒸汽锅炉管网等常规热力系统的理想选择；而优质SS304不锈钢阀体则具备卓越的抗点蚀与抗酸碱腐蚀性能，能够完美胜任食品机械、医药制药、生物化工、电镀冶金等对介质纯净度及环境腐蚀性有严格要求的严苛工况。

介质压力辅助启闭，宽压大流量流线型设计：得益于先进的先导式设计，该阀门巧妙地将管路介质自身的能量转化为驱动活塞运动的动力。这使得即使是大口径的DN40阀门，也仅需配置微小功耗的电磁线圈即可实现高压状态下的瞬间精准启闭。阀腔内部流道经过严格的流体动力学模拟与优化，内部无尖锐死角，阻力系数极低，通流能力（Cv值/Kv值）较同类产品提升了15%，大幅降低了系统能耗。

全球化双螺纹标准，海外工程无缝对接：为了完美匹配国际化贸易与全球供应链采购的需求，本系列产品在出厂时可定制提供G（BSP）平行管螺纹或NPT美标锥管螺纹。无论是欧洲、亚洲标准管路，还是美洲标准高压管网，皆可实现不加任何转换接头的直接原装位旋紧安装，消除了潜在的螺纹泄漏隐患，极大地降低了现场施工成本。

2L活塞式蒸汽电磁阀结构图

规格参数表

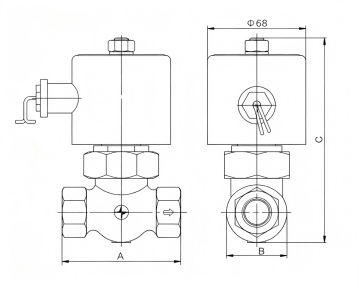

2L活塞式蒸汽电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
