ZQDF系列二位二通活塞式蒸汽电磁阀是一款采用先进分步直动式（分布直动式）联动驱动机制的常闭型工业级自动控制阀。本系列产品公称通径涵盖DN15至DN50，阀体整体选用高密度、防裂纹的优质铸造黄铜精密制造，具备极其出色的机械强度、耐冲刷性以及抗晶间腐蚀性能。产品提供经典的G螺纹与大工业级法兰（“F”型）两种连接模式，具有可在零压差（0 bar）环境下直接无阻碍开启的独特技术优势，彻底解决了传统先导式电磁阀在低压、微压或真空系统中无法正常启闭的技术瓶颈。该系列电磁阀专门针对高温饱和蒸汽、过热蒸汽、热冷交替循环水等极端工况设计，广泛应用于工厂中央供热供暖系统、大型洗涤印染设备、工业锅炉管道、特种食品烘干加工、医疗高温灭菌设备以及现代暖通空调（HVAC）等流体管路，是实现流体自动化切换与远程集中控制的核心装备。

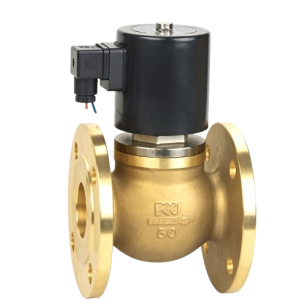

ZQDF二位二通活塞式（常闭型）蒸汽电磁阀产品图

零压启动的分布直动式联动结构： 阀门内部将电磁动铁芯与活塞主阀芯进行了刚性或半刚性联动设计。当系统处于零压差（0 bar）或极微弱压差时，强大的电磁力能够直接强力提起活塞，使阀门瞬间全开；而当管路存在高压差时，则自动切换为流体自身压力辅助启闭的先导机制。这不仅赋予了其直动阀的“零压差开启”特性，又具备了先导阀的“高压大流量”优势。

耐高温硬密封金属活塞副： 摒弃了在高温蒸汽环境下极易发生老化、硬化和撕裂的传统橡胶膜片结构，内部核心控制单元采用特制的金属活塞副。活塞环与热导向套之间经过精密研磨，配以特殊的高等级耐高热聚四氟乙烯（PTFE）和石墨复合密封材料，确保阀门在-5℃至180℃的超宽温度区间内，历经成千上万次热循环依旧保持极高的气密性，形变极小。

优质铸造黄铜阀体与法兰多元适配： 阀体选用增厚型铸造黄铜（Cast Brass），具有极高的高温抗拉强度和优异的抗局部点蚀性能，能有效抵御蒸汽凝结水产生的局部化学浸蚀。除常规小通径的紧凑型螺纹连接外，专门针对大通径或高硬度、高震动管道设计了法兰连接规格（带“F”型号），极大增强了大型工业主管道安装的物理抗弯刚性与防渗漏能力。

安全常闭型自锁与大流量流道设计： 阀门采用二位二通常闭（NC）电气设计。在电气系统正常断电或突发故障断电时，阀芯在内部高疲劳寿命的强力复位弹簧作用下瞬间回位，切断高温介质流向，提供 fail-safe（故障安全）保护。阀体内部流体力学流道经过无死角几何优化，具有极高的等效流通能力（Cv值），最大程度减少了高流速蒸汽通过时的压力损失与涡流噪声。

ZQDF二位二通活塞式（常闭型）蒸汽电磁阀结构图

规格参数表

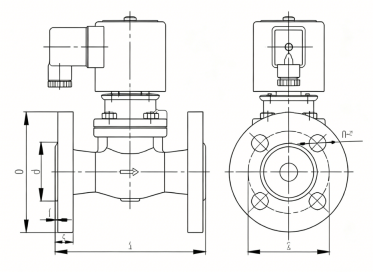

ZQDF二位二通活塞式（常闭型）蒸汽电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
