DFD螺纹连接二位二通电磁阀是一款性能优异、应用广泛的先导式自动化控制阀门，根据系统控制需求分为常闭型（通电打开、断电关闭）和常开型（通电关闭、断电打开，型号带K后缀）两种款式。该阀门采用标准的管螺纹连接结构，极大地简化了工业和民用管路系统中的安装流程。其核心设计专注于大流量、低压降以及气泡级的严密切断性能，能够对水、液体、气体以及轻油（小于等于20cst）等多种介质进行快速、可靠的通断控制。阀体提供黄铜、SS304和SS316不锈钢等优质材质选择，配合高效的电磁线圈执行机构，可在高频次启闭和-20至65摄氏度的冷热交替冲击下，确保管路系统的绝对安全与高寿命运行。

DFD螺纹连接二位二通（常开型）电磁阀产品图

1.螺纹连接快速集成：采用国际标准管螺纹接口（如G或NPT），无需复杂的焊接或法兰工艺，可在有限的空间内实现快速、便捷的安装与拆卸，显著提升模块化维护效率。

2.先导式高效驱动：采用先导膜片式结构，利用介质自身压差实现大口径阀门的轻松启闭。线圈功耗低，启闭动作迅速且反应灵敏，常开与常闭两种款式可完美匹配不同的安全失效保护模式。

3.卓越的介质相容性：提供黄铜、304不锈钢和316不锈钢等多种阀体材质，密封副选用优质的高性能弹性体或改性氟橡胶，长期与各类水、气体或轻油接触无杂质析出，维持介质高洁净度。

4.精密防漏与高寿命：经过流体力学模拟优化的阀体流道，提供超大流通能力和极低压降；配合精密加工的先导孔与平衡孔结构，支持0.3至16bar的公称压力，确保零泄漏的严密关闭。

5.轻量化与紧凑外形：专为现代密集型流体管路和设备集成开发，大幅削减了传统自动化阀门的冗余体积与重量，为复杂的空间布局提供了极高的灵活性。

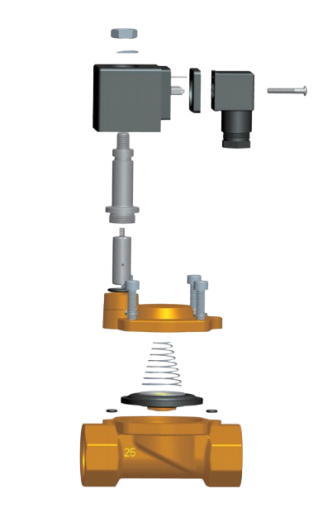

DFD螺纹连接二位二通（常开型）电磁阀结构图

零部件名称材料表

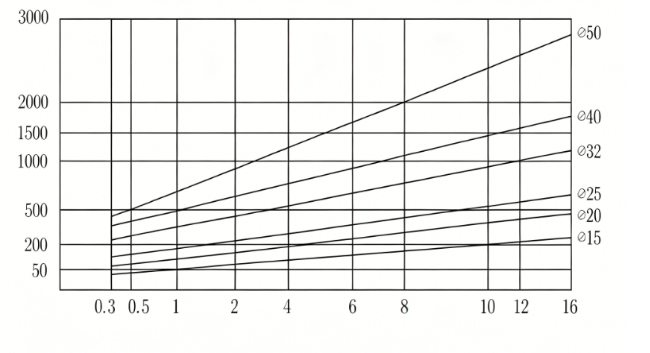

流量曲线图

规格参数表

1. 最大工作压力适用于：空气、瓦斯、水、热水、液体、轻油。

2. 下表中为塑封线圈 AC220V，接口是 G 螺纹；密封材料空白为 NBR，E 为 EPDM，V 为 VITON。

3. 注：使用 ES 线圈电磁阀，可选用 EPDM 或 VITON 密封，但流体温度 ≤ 80℃。

4. 注：ES 线圈电磁阀流体温度 ≤ 80℃，Ex 浇封型防爆线圈电磁阀流体温度 -10~60℃。

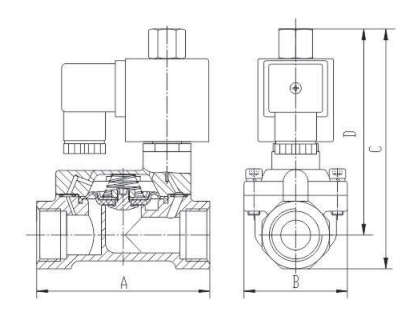

DFD螺纹连接二位二通（常开型）电磁阀尺寸图

外形尺寸表

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
