ZW系列分布直动式螺纹电磁阀是一款工业级通用型流体管路自动化控制切断阀。

该系列阀门根据工业控制系统的失效安全和逻辑需求，划分为常闭型与常开型两款工作状态。常闭型电磁阀在断电时阀门保持严密关闭，通电时线圈产生电磁力瞬间打开阀门；常开型电磁阀在断电时阀门保持完全打开通流，通电时线圈驱动阀芯瞬间关闭。

该系列阀门的核心技术特征在于采用分布直动式结构设计，其内部将电磁铁的直接驱动力与主密封组件的自平衡压差完美结合，使阀门兼具直动式与先导式的双重技术优势。

这种联动设计使常闭型与常开型阀门不仅彻底摆脱了传统先导阀对管路系统低启动压差的严苛依赖，实现了在零压力降、低真空或自流工况下的超轻启动与敏捷切换，同时有效克服了纯直动阀在大口径下因流体冲击力过大而导致的驱动力不足、启闭不彻底等缺陷。

阀体提供优质重载黄铜与精铸不锈钢SS304两种材质选择，连接接口采用应用广泛的多标准内螺纹结构。

凭借精密制造的自平衡阀芯组件和大功率电磁线圈，该阀门可在零至十巴的公称压力范围内以及负二十至六十五摄氏度的温度交替冲击下，实现远距离自动化控制与长效严密阻断，广泛应用于各种复杂的工业管路、中小流量自动化控制系统及工业设备集成现场。

ZW二位二通分布直动式电磁阀产品图

1 常闭常开双模式完美匹配系统失效安全需求

根据系统控制逻辑分为常闭型与常开型两种独立结构，常闭型在系统断电时自动保持关闭阻断状态，常开型在系统断电时自动保持开启通流状态，能够完美胜任各种紧急泄压、排放或安全联锁等不同的工业失效保护模式。

2 分布直动结构支持零压差两路敏捷启动

无论常开型还是常闭型，均采用联动式双层主阀结构，无需管路系统自身压力辅助，在自流工况、微压或零压差下亦能秒级开启与关闭，彻底解决常规大口径阀门在低压管路中因压差不足而无法动作的痛点。

3 通用承压范围与高流通量设计

内部流道经过精密的流体力学模拟优化，结构紧凑且极体力地提升了阀腔整体的流量系数，在零至十巴的中低压通用工业工况下，两款型式均具备极低的流动阻力与平稳的切断特性。

4 黄铜不锈钢双阀体可选

提供高密度优质黄铜阀体以及精铸不锈钢SS304阀体，能够完美匹配从经济通用型工业管路、轻度腐蚀环境到高洁净度现场的多样化刚性需求。

5 多标准螺纹连接实现高紧密管路集成

针对十至五十公称通径全规格提供通用G螺纹与美标NPT螺纹接口，并可根据特定管路定制Rc螺纹，大幅提升了与配对管件装配后的整体抗拉伸性能与密封刚度。

6 重载工业线圈配合高复位弹簧

配备大功率电磁线圈，配合短行程轻量化的动铁芯与抗疲劳不锈钢弹簧，常闭型的向上吸合与常开型的向下压紧均可在毫秒级内瞬时完成，保证了高频次连续切换下的工作稳定性。

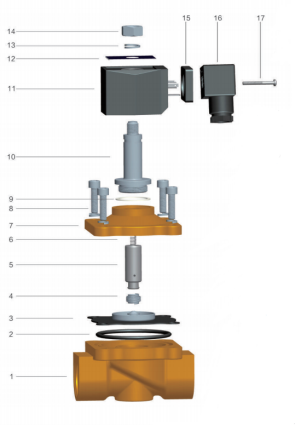

ZW二位二通分布直动式电磁阀结构图

零部件名称材料表

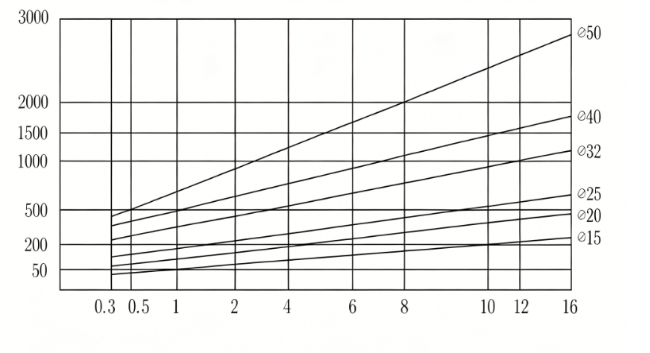

流量曲线图

规格参数表

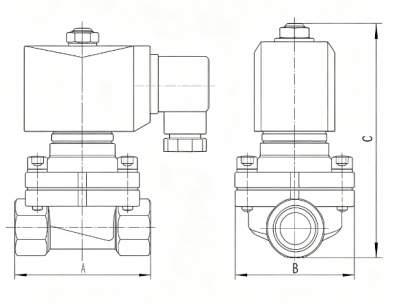

ZW二位二通分布直动式电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
