ZK系列真空及低正压两用电磁阀（公称通径涵盖DN2.5至DN100）是一款专为工业真空系统、负压抽吸网络、真空包装及常压低正压气液循环管路而设计开发的高气密性、双向耐压型流体控制设备。作为真空工程及科学仪器控制回路中的核心执行元件，该系列产品针对-1bar至0bar的极限负压真空工况以及0bar至1bar的常规低正压工况进行了全方位的结构优化。重点解决了普通工业电磁阀在真空负压状态下极易发生反向吸漏、膜片反向被吸吸瘪、以及在完全零压差环境下无法正常启闭动作等行业技术难题。本系列小口径采用直动式驱动，大口径采用分步直动式联动驱动，提供高品质黄铜与SS304不锈钢等多种阀体材质（其中JF代表高强度法兰版本），接口涵盖G/NPT螺纹与标准法兰，广泛应用于真空冶炼、医疗负压吸引、半导体真空设备、食品包装机械及低压流体环保处理等核心工业领域。

本系列阀门根据通径大小分别采用纯直动式或分步直动式机制，属于常闭型自动阀门。其核心优势在于其启闭完全不依赖管路内部流体的压力差，且具备极佳的双向密封性能。当电磁线圈处于断电状态时，高弹力复位弹簧通过主阀轴直接施力，驱动特制的真空型密封芯快速下行，将其紧紧压在主阀座上。无论此时阀门前端处于-1bar的绝对真空状态，还是后端存在1bar以内的微正压，特殊的动密封副结构都能硬性抵消双向压差带来的干扰，实现超低泄漏率的严密死截断。

当电磁线圈接通电源时，专门定制的重载电磁组件产生强悍的电磁吸力。对于小口径直动式阀门（如ZK-025等），电磁力直接克服弹簧力提起阀芯，实现微秒级启闭；对于大口径分步直动式阀门（如DN15~100规格），动铁芯则通过内部特制的反冲联动结构，首先开启先导孔平衡腔体压力，随后硬性拉起整个主阀芯组件。即使系统处于没有任何压力差的绝对纯真空状态下，阀门也能由机械联动彻底拉开，主阀口瞬间打开，介质恢复大流量畅通。线圈一旦断电，机械结构在毫秒内高速复位，完美杜绝了传统阀门在负压真空工况下动作迟缓或拒动的通病。

ZK真空电磁阀产品图

兼顾真空与微正压的双向耐压密封结构，全工况范围机械刚性启闭稳定性：传统先导电磁阀必须依赖不低于0.3bar的正向压差才能开启，且在反向真空负压下会导致密封失效或膜片破损。ZK系列将直动式和分步直动结构进行了抗负压深加工，在-1bar至1bar的超宽工作范围内（涵盖真空、零压差、低微正压工况），均能做到电磁力与弹簧力的机械强行硬性启闭，动作干净利落，不带任何拖泥带水。

微米级极致超低泄漏率真空密封面设计，长效维持系统的高真空度：作为真空专用阀门，ZK系列对内部动密封副进行了极致的精度抛光与校准。密封件选用高密度、抗撕裂、低释气率的特种氟橡胶或高性能复合弹性体，极大地降低了高真空环境下材料自身的微量分子释气。配合全系精加工密封面，能够完美阻绝任何微量气体分子逆向渗透，确保高真空室的长期气密安全。

无机械先导小孔的直通式大通道防卡阻设计，对多相流体杂质表现出极高耐受：小口径纯直动与大口径分步直动机制完全摒弃了传统电磁阀极易堵塞的微米级先导小孔。内部通道开阔直通，当输送真空抽吸系统带来的微量水分、潮湿气体、混合液体或带细微粉尘的工业气体时，不易发生物理卡阻和结垢现象，产品运行的整体可靠性得到阶梯式提升。

高档黄铜与SS304不锈钢多材质阀体，全面契合防腐与高洁净度要求：针对半导体、医疗仪器或化学真空管路对高洁净度、抗氧化、耐酸碱的严苛要求，全系提供精密锻造H59黄铜以及高纯度SS304不锈钢。阀体内部进行了去毛刺与脱脂清洗，不锈钢版本更可完美抵抗潮湿气体与水流的长期冲刷，确保介质纯净，螺纹与法兰接口严格按照国际标准精制。

ZK真空电磁阀结构图

规格参数表

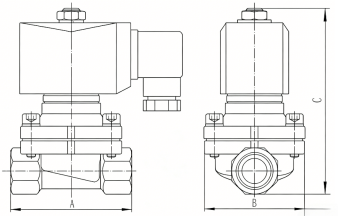

ZK真空电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
