ZCM系列直动式自动燃气及低压气液电磁阀（公称通径涵盖DN15至DN200）是一款专为低压、常压、真空及大流量管路流体自动化控制而设计开发的高安全性、重载型流体控制设备。作为低压工业管网及城市燃气安全切断回路中的核心执行元件，该系列产品针对4bar（0.4MPa）以下低压、零压工况及大通径流体输送进行了深度的结构优化。重点解决了大口径阀门在超低压环境下动作迟缓、先导孔易被介质结垢卡阻、以及燃气等高危险性介质对阀门密封严密性的极端要求。本系列提供黄铜、SS304不锈钢、SS316不锈钢等多种优质阀体材质，小口径采用G/NPT螺纹连接，大口径采用国际标准法兰连接，广泛应用于燃气锅炉管网、集中供气安全切断、工业炉窑燃烧控制、低压水处理环保系统以及各类真空气液控制工程。

本系列阀门采用纯直动式控制机制，属于常闭型自动阀门。其核心优势在于其动作完全不依赖管路内部介质的压力差，具备真正的零压差刚性启闭特性。当电磁线圈处于断电状态时，高弹力复位弹簧通过主阀轴直接施力，驱动大口径密封芯快速下行，将其牢牢压紧在主阀座上，在弹簧刚性力的支撑下实现绝对可靠、零泄漏的物理截断。

当电磁线圈接通电源时，定制的大功率电磁组件瞬间产生强悍的电磁吸力。该吸力通过动铁芯直接硬性克服内部主弹簧的阻力和大口径密封组件的自重，将阀芯直接整体拉开，主阀口瞬间打开，介质恢复大流量畅通。在全系列0至4bar的工作压力范围内，不论管路是处于绝对真空状态、无压状态还是低压波动工况，阀门的开启和关闭均由电磁力和弹簧力直接决定，动作干净利落，响应时间缩短至毫秒级，完美杜绝了传统先导阀由于压差不足引发的阀门打不开或关不严的行业通病。

ZCM自动式燃气、低压气液电磁阀产品图

纯直动式零压差驱动结构，在超低压和真空工况下具备刚性动作稳定性：传统先导电磁阀在大通径工况下必须依赖不低于0.3-0.5bar的启动压差。ZCM系列采用纯直动式机制，在0至4bar全压力范围内实现硬性机械启闭。无论是零压差状态、重力自流管路还是系统处于负压真空工况，均能做到毫秒级极速响应，通断绝不滞后。

直通式大通道防卡阻设计，对介质细微杂质表现出极高的耐受性：由于去除了传统先导式电磁阀微米级的先导小孔和复杂的活塞导向面，ZCM系列内部流道开阔，密封副行程直接。当介质中带有微量泥沙、金属碎屑或结垢颗粒时，直动式结构不易发生卡死堵塞，极大地提升了系统在恶劣水质或工业气体环境下的连续运行寿命。

SS304/SS316与高档黄铜多材质阀体，全面契合防腐与安全等级：针对不同工业流体及特殊气体对材质的腐蚀性要求，全系提供优质H59黄铜、SS304不锈钢以及具有超强抗氯离子腐蚀性能的SS316不锈钢。密封件选用特种高弹、耐磨复合硬质橡胶，确保在长时间频繁撞击下绝不形变，为低压管路提供长效的零内漏保护。

微米级加工工业高压螺纹与标准法兰，确保连接绝对长效零渗漏：产品小口径提供G和NPT两种高精度工业螺纹，大口径提供高承载大规格法兰。精密的螺纹咬合力与坚固的法兰密封面能够完美抵抗低压大流量管路在启闭瞬间产生的流体剪切力与外部管道敲击，消除任何微量外漏，确保燃气等高危介质的使用安全。

ZCM自动式燃气、低压气液电磁阀结构图

规格参数表

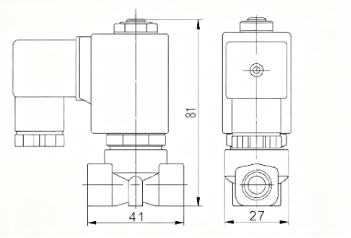

ZCM自动式燃气、低压气液电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
