YSG系列直流脉冲式电磁阀（公称通径涵盖DN15至DN80）是一款专为环保袋式除尘清灰喷吹、喷淋灌溉、工业高频加湿及多相流体瞬时大流量自动控制而设计开发的高寿命、极速响应型控制设备。作为各种流体控制管网及脉冲清灰控制回路中的核心执行元件，该系列产品针对0.3bar至8bar（0.03-0.8MPa）的常用工作压力区间进行了全方位的流道优化设计。重点解决了传统电磁阀在线圈长期通电状态下发热严重、功耗高、以及在承受高频次瞬间切换撞击时阀体易开裂、动作响应严重滞后等行业技术通病。本系列阀体创新采用工业级高强度增强尼龙PA66材质（带SL后缀代表特制轻量化高寿命版本），具备出色的抗水锤、抗震动与耐磨损特性。连接方式提供G/NPT螺纹、高标准法兰以及便捷活接等多种接口，全面无缝适应多元化现代化工业和环保系统的装配现场。

本系列阀门采用直流脉冲式（又称双稳态锁存型）驱动机制。其核心优势在于极其惊人的超低功耗和高频毫秒级启闭。与普通电磁阀需要持续通电才能维持开启状态不同，直流脉冲阀内部集成了高性能磁保持组件。当控制系统（如脉冲控制仪或PLC）向电磁阀线圈发出一个毫秒级的正向直流电脉冲信号（如DC24V，持续几毫秒到几十毫秒）时，动铁芯受磁力吸引快速上移，开启平衡先导孔，主膜片（或主阀芯）瞬间被高压流体冲开，阀门彻底打开。随后，即使线圈完全断电，内部的永磁材料也能硬性将铁芯保持在开启位置。只有当系统再次向线圈发出一个反向直流电脉冲信号时，永磁场被抵消，动铁芯在超强主弹簧力的刚性驱动下快速复位闭锁，主阀口彻底关闭。这种双稳态控制结构，完美避免了线圈长期通电发热带来的绝缘老化隐患，动作响应极为干净利落。

YSG脉冲电磁阀产品图

超高强度增强尼龙PA66一体铸塑阀体，无缝抵御高频次高压水锤带来的物理冲击：传统金属阀体由于自重大、高频动作易产生声阻。YSG系列采用高分子增强尼龙PA66材质，分子结构致密，壁厚均匀，安全系数大。其在承受0.3至8bar压力的大流量液体、气体高频快速切断时，能以极高韧性吸收瞬时流体动能，有效缓冲水锤现象，长效杜绝阀体爆裂和接口渗漏。

直流双稳态保持技术，实现接近零功耗运行及极低线圈温升：由于启闭切换仅需在毫秒之间消耗极微小的电脉冲能量，阀门开启和维持阶段几乎不消耗任何系统电能。这彻底杜绝了电磁线圈因长期通电发热、烫手而引发的烧毁、老化故障，极为适合供电功率受限的野外自动化喷灌、多阀并联的群控除尘系统以及需要进行密集、高频连续切换的工业多相流工况。

0.3至8bar的宽压驱动流道设计，提供澎湃的瞬时喷吹清灰能量：专门针对清灰、高频喷淋等需要短期内积聚巨大爆破性流量的工艺要求。YSG系列内部流道具有极高的Kv流通系数，流阻极小。在0.3bar低正压及8bar高正压的全工况范围内，分步先导与脉冲组件协作，能在数毫秒内将阀口100%全通径打开，瞬间释放巨大的流体喷吹能量，清灰效果极具穿透力。

法兰、活接、螺纹全能型接口配置，提供极简的现场装配与更换体验：规格从DN15延展至DN80，全方位覆盖中大通径管道。除了通用的G/NPT精密螺纹外，特设的快速活接连接可以让日常维护和膜片更换彻底摆脱拆卸整段管路的繁琐工艺，真正做到了五分钟现场快速极简维护，显著降低企业停机检修的隐患。

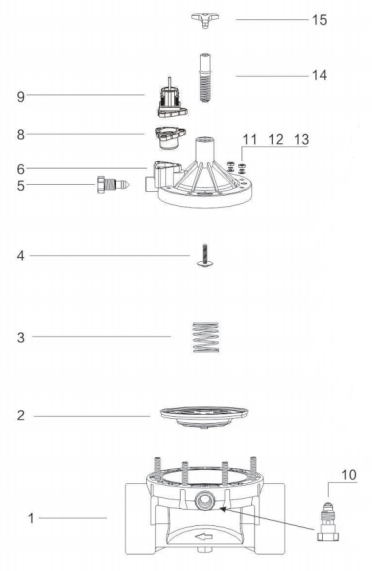

YSG脉冲电磁阀结构图

零件材料表

规格参数表

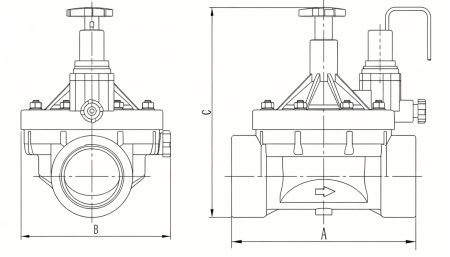

YSG脉冲电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
