ZCF-X及ZCF-PX系列（DN15-50）大口径先导隔膜式防爆防腐电磁阀，是专为中大口径管路流体控制工业中严苛、恶劣的环境而设计的高端流体控制组件。在石油化工、精细化学品精馏、半导体湿法清洗、制药工艺以及现代环保污水处理等行业中，常常需要对具有强腐蚀性、易燃易爆的大流量介质进行安全、精准的切断或自动化控制。

本系列电磁阀创造性地将“先导隔膜式驱动机制”、“高性能全氟代/氟化弹性体材料技术（FKM/EPDM/FFKM）”与“国家标准防爆电气设计（Ex）”三者融为一体。阀门内部采用先导式结构，利用介质自身压力协助驱动，不仅完美解决了大口径阀门在高压差下切断力不足的问题，同时通过高性能氟橡胶或全氟醚隔离膜片，将可能产生火花的电磁核心部件、金属弹簧等与管道内的强腐蚀介质实施物理层面的“绝对隔离”。这不仅防止了介质对阀门内部零件的侵蚀，更从根本上杜绝了因介质泄漏接触电气火花而引发爆炸的风险，为用户的安全生产筑起坚实的防线。

ZCF-X活塞式防爆型防腐电磁阀产品图

多元化高性能氟材质，抗腐绝缘： 阀体及核心密封面主要采用优质氟橡胶（FKM/VITON）材质，并针对不同工况提供三元乙丙橡胶（EPDM）或全氟醚（FFKM）的定制化选择。无论是面对高浓度的酸碱、有机溶剂、强氧化剂，还是特殊特殊化学流体，均能表现出卓越的化学惰性与长效密封寿命。

先导隔膜式结构，大口径轻松驾驭： 采用先进的先导隔膜式驱动设计，特别适用于 DN15 到 DN50 的中大通径管路。在 0.3 - 6 bar 的工作压力范围内，巧妙利用流体自身压力差实现阀门的高效启闭，启闭动作平稳，有效抗击大流量流体的液锤冲击。

工业级隔爆/本安认证，防爆更彻底： 配备经过严格认证的高安全等级防爆电磁线圈（外壳采用加厚防爆铸铝或整体热固性塑料包裹）。可在充斥着氢气、乙炔、甲烷等易燃易爆气体或蒸气的1区、2区危险场所连续24小时不间断安全运行。

四种流体接口可选，工程适应性强： 阀门提供极其丰富的连接方式，包括国际通用的 G 螺纹、北美标准的 NPT 螺纹，以及适用于高压重载管路的法兰连接（Flange）和便于现场快速拆装的活接连接（Union），极大简化了工程安装流程。

低死区与抗磨损优化设计： 阀腔内部流道经过流体力学优化（CFD仿真设计），内部死角极小，有效减少了介质在阀体内部的残留。配合高韧性、耐磨损的弹性体隔膜，能够有效抵御介质中微小颗粒物的冲刷，极大降低了内漏和卡阻风险。

ZCF-X活塞式防爆型防腐电磁阀结构图

规格参数表

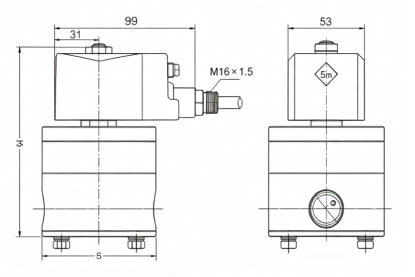

ZCF-X活塞式防爆型防腐电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
