YSA-F系列先导式法兰/活接塑料电磁阀是一款二位二通先导膜片式电磁阀，专为工业及农业大流量、中高压管路自动化控制系统而设计。该系列阀门型号涵盖 YSA-15F 至 YSA-80F，公称通径对应 DN15 至 DN80。阀体精选优质增强尼龙66（PA66）精密注塑而成，具备卓越的机械强度、耐磨性、抗老化性以及轻量化性能。为了应对大通径管路在流体切换时产生的强应力及日常拆卸难题，该系列创新融合了法兰连接（Flange）与活接由令（Union）双重连接结构。驱动方式采用先导式结构，巧妙地利用管道自身介质压力（需满足 0.3 Bar 最低启闭压差）辅助膜片动作，从而在 0.3~8 Bar 的公称压力范围内，以极低的线圈功耗实现对 DN15-DN80 大通径管路的高效、稳定控制。广泛应用于大田农业节水灌溉、环保水处理、大型园林绿化、化工非强酸碱输送、工业废水排放以及特种自动化设备等行业。

YSA先导式法兰塑料电磁阀产品图

先导式高效驱动： 利用介质自身压力作为开关动力，极大减轻了电磁线圈的动作负载。在 0.3～8 Bar 压力范围内动作灵敏、启闭迅速，且线圈能耗低、温升小，有效延长了整机使用寿命。

法兰活接双重连接（施工友好）： 采用活接由令加法兰的组合设计，既具备法兰连接的高承压、大通径稳定性，又兼具活接拆卸灵活、无需破坏管路的便利性，极大地降低了多联安装或狭小空间内的施工与后期维护难度。

PA66高强度阀体： 阀体采用优质增强工程塑料 PA66，具有优异的抗压和抗水锤冲击能力，相比传统塑料更耐磨损。在 -10~50 ℃ 的环境与介质温度下能长期保持材料的物理稳定性，不生锈、防腐蚀、无二次污染。

针对大通径优化的流道： 内部流道针对 DN15-DN80 的流体动力学进行了流线型优化，流体阻力极小，在保障超大流量（高 Cv 值）的同时，能有效减少内部紊流和压力损失。

防护与安全可靠： 标配 IP65 级工业防护线圈，配备 DIN 标准接线盒，防尘防水性能出色。即使在潮湿的灌溉泵房或多尘的工业车间内，依然能安全、可靠运行。

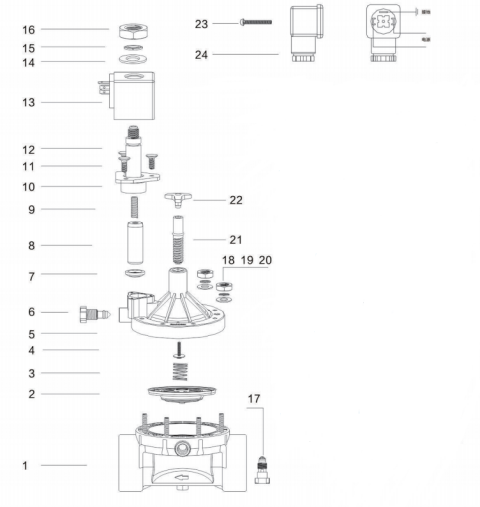

YSA先导式法兰塑料电磁阀结构图

YSA先导式法兰塑料电磁阀结构图

零部件名称材料表

规格参数表

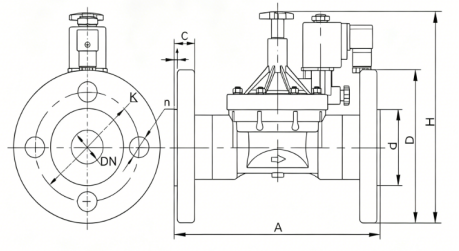

YSA先导式法兰塑料电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
