YSP系列先导活塞式不锈钢高压电磁阀（公称通径涵盖DN15至DN50）是一款专为中高压、大流量流体自动化管路控制而设计开发的高端流体控制设备。作为大口径工业管路回路中的核心控制执行元件，该系列产品针对50bar（5MPa）工作压力及大通径工况进行了深度的结构优化。重点解决了大口径阀门在高频次启闭时主密封极易冲刷磨损、阀芯卡阻以及传统膜片式结构在高压下易撕裂损坏等行业痛点。本系列全系标配高规格SS304不锈钢阀体，采用高档活塞式密封组件，提供G螺纹和NPT螺纹两种高可靠性接口形式，广泛应用于中高压清洗设备、工厂集中供气系统、水处理管网、液压控制母机以及各种气体与液体自动化控制工程。

本系列阀门采用先导活塞式控制机制，属于常闭型自动阀门。其核心优势在于巧妙地利用了介质自身的压差流体动力来驱动大口径主活塞，从而极大地降低了电磁线圈的功耗。当电磁线圈处于断电状态时，先导孔在复位弹簧力的作用下保持关闭，介质通过流体通道进入主活塞上方腔体，使活塞上下两端形成平衡或上高下低的压力分布。在主弹簧力和介质系统压力的共同压紧作用下，活塞组件紧紧压在主阀座上，实现绝对可靠、零泄漏的截断。

当电磁线圈接通电源时，定制的电磁线圈瞬间产生强劲的电磁吸力，首先将先导孔打开。此时主活塞上方腔体的介质通过先导孔快速向出口端泄压，由于管路进口端承受着不低于0.5bar的系统压力，主活塞上下两侧瞬间形成明显的压力差。该压差产生的向上推力直接克服主弹簧阻力和活塞自重，将主活塞迅速推向上方，主阀口瞬间被完全打开，介质恢复大流量畅通。一旦线圈断电，电磁场消失，先导孔高速关闭，主活塞上方重新积聚压力，驱动活塞快速下行复位闭锁，完成极速、刚性的截断循环。

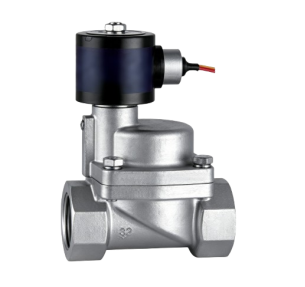

YSP二位二通活塞式高压电磁阀产品图

先导活塞式低功耗结构，完美实现大通径与50bar压力的平衡：传统直动阀在大通径（DN15以上）工况下极难对抗50bar压力。YSP系列采用先导活塞式机制，完美利用流体自身能量，仅需配置常规常规功耗的电磁铁即可轻松控制大口径高压介质，在保证大流量（高Cv值）的同时极大地降低了长期运行的能源消耗。

SS304全不锈钢活塞结构，卓越的抗屈服与防冲刷性能：针对50bar中高压流体流经大口径阀口时产生的冲刷力与气蚀，全系阀体、先导阀芯及主活塞组件均采用优质SS304不锈钢精密制造。不锈钢活塞配合高性能耐磨环导向，具备极高的屈服强度和硬度，完美杜绝了传统大通径阀门常见的因阀体微观形变或活塞卡阻导致的关不严现象。

重载活塞组件辅以复合密封，彻底取代易损易撕裂的膜片结构：在50bar压力和DN15~50大通径的冲击下，传统的橡胶膜片极易发生疲劳撕裂。YSP系列全系采用不锈钢活塞刚性结构，主密封采用特种硬质复合材料，能够长期承受高频次的机械撞击与流体冲击，大幅延长了产品的使用寿命并降低了维护成本。

高精度工业螺纹标准，确保系统连接绝对长效安全：产品提供G和NPT两种工业常用螺纹。螺纹加工精度达到微米级，能够承受50bar压力条件下的管道剧烈震动与热胀冷缩，与海内外各类工业管网、泵站实现无缝原装位旋紧，消除管路常见的接口爆裂与微量渗漏隐患。

YSP二位二通活塞式高压电磁阀结构图

规格参数表

YSP二位二通活塞式高压电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
