YSE系列直动式不锈钢高压电磁阀（公称通径涵盖DN1至DN5，微孔范围1mm至5mm）是一款专为超高压气体输送、高压液压控制系统、高压清洗设备、航空航天地面测试管网以及各种复杂轻质低粘度油品（粘度小于或等于20cst）自动化管路而开发的高端、超高压型流体控制设备。作为高压自动化控制回路中的核心执行元件，该系列产品针对300bar（30MPa）超高静压工况下极易发生的填料外漏、阀芯形变、电磁力不足引发的拒动等行业痛点进行了深度的结构优化。本系列全系标配高规格SS304不锈钢阀体，提供G螺纹和NPT螺纹两种高可靠性接口形式。

本系列阀门采用电磁力直接驱动的直动式控制机制，属于常闭型自动阀门。

与依赖管路自身上下游压差开启的先导式电磁阀截然不同，直动式阀门的核心优势在于：其启闭过程完全不依赖系统的工作压力，即使在系统压差为0bar（零压差）的极端状态下，阀门依然能够实现百分之百的精准动作。当电磁线圈处于断电状态时，核心动铁芯在重载复位弹簧力的作用下向下移动，驱动高硬度不锈钢阀针（或特种高压阀垫）直接压紧在通径仅为1至5毫米的微孔阀座上。此时，即使进口端承受高达300bar的超高静压，阀门依靠机械抱紧力和微观硬密封阻断介质，实现绝对可靠、零泄漏的截断。

当电磁线圈接通电源时，专门定制的高功率超强磁电磁线圈瞬间产生强大的电磁吸力。该吸力直接克服主复位弹簧的强力阻力、动铁芯自身的重量以及介质作用在阀针上的巨大高压抱紧力，将动铁芯迅速向上直线提起。由于电磁力直接作用于阀针，微孔阀座瞬间被完全打开，介质瞬间恢复高效畅通的控制。一旦线圈断电，电磁场在毫秒级内消失，重载弹簧瞬间释放能量，驱动阀针高速下行复位闭锁，完成极速、刚性的切断循环。

YSE直动式不锈钢高压电磁阀产品图

纯直动式无孔腔结构，实现零压差超高压瞬间启闭：传统先导式高压阀必须依赖0.5bar以上的压差才能开启，且内部细小的先导孔在高压下极易发生流体剪切破坏。YSE系列内部完全无先导孔腔，电磁铁直接连通阀针。无论是系统无压力的真空状态，还是高达300bar的超高压环境，阀门均能实现毫秒级的响应速度，彻底解决了高压测试与实验室管路在低压或零压状态下无法启动的行业痛点。

SS304全不锈钢硬载结构，强悍抗屈服与防冲刷性能：针对300bar高压流体流经微孔时产生的极端冲刷力与汽蚀破坏，全系阀体及内部动组件均采用优质SS304不锈钢精密制造。不锈钢阀体具备极高的屈服强度和硬度，在高压下绝不发生微观形变，完美杜绝了高压阀常见的因阀体形变导致的关不严或卡阻现象。同时，极佳的抗点蚀能力使其非常适合用于轻质润滑油、高压水、高压氮气等多元化工况。

超强磁高功率线圈配置，电磁通断力与热稳定性成倍提升：由于直动式开启需要直接对抗300bar压力带来的巨大表面张力，YSE系列配置了经过流体力学与电磁场精确模拟定制的高功率线圈。线圈内部采用耐高温纯铜漆包线密绕，虽然功率极大，但采用先进的散热与外壳低功耗温升设计，支持全天候高频次连续通电，输出动作力矩极其刚性、稳定。

国际高压螺纹标准，确保系统连接绝对长效安全：产品提供G和NPT两种工业高压螺纹。螺纹加工精度达到微米级，能够承受超高压条件下的管道剧烈震动与热胀冷缩，与海内外各类超高压气瓶组、高压泵站、高压液压母机实现无缝原装位旋紧，消除高压管路常见的接口爆裂与微量渗漏隐患。

YSE直动式不锈钢高压电磁阀结构图

规格参数表

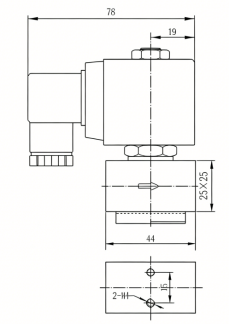

YSE直动式不锈钢高压电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
