YSE系列先导式不锈钢高压电磁阀（公称通径涵盖DN6至DN25）是一款专为中高压大流量气体输送、液压控制系统、高压清洗设备以及各种轻质低粘度油品（粘度小于或等于20cst）自动化管路而开发的高端、高压型流体控制设备。作为高压自动化控制回路中的核心执行元件，该系列产品针对160bar（16MPa）高静压、大通径工况下极易发生的电磁力不足引发拒动、阀口流速过大导致密封冲刷损坏等行业痛点进行了深度的结构优化。本系列全系标配高规格SS304不锈钢阀体，提供G螺纹和NPT螺纹两种高可靠性接口形式。

本系列阀门采用先导式控制机制，属于常闭型自动阀门。与依赖电磁力直接提起阀芯的直动式电磁阀截然不同，先导式阀门的核心优势在于巧妙地利用了介质自身的压差来驱动主阀芯。当电磁线圈处于断电状态时，先导孔在复位弹簧力的作用下处于关闭状态，介质通过流体通道进入主活塞上方腔体，使活塞上下两端形成平衡或上高下低的压力分布，在主弹簧力和介质压力的共同作用下，主活塞紧紧压在主阀座上，实现绝对可靠、零泄漏的截断。

当电磁线圈接通电源时，电磁线圈产生电磁吸力，首先将先导孔打开。此时主活塞上方腔体的介质通过先导孔快速泄压，由于活塞下方依然承受着进口端的高压，主活塞上下两侧瞬间形成明显的压力差。该压差产生的向上推力直接克服主弹簧阻力和活塞自重，将主活塞迅速推向上方，主阀口瞬间被完全打开，介质恢复大流量畅通。一旦线圈断电，先导孔在毫秒级内关闭，主活塞上方重新积聚压力，驱动主活塞高速下行复位闭锁，完成极速、刚性的切断循环。

YSE二位二通先导式不锈钢高压电磁阀产品图

先导式压差驱动结构，实现大通径高压状态下的低功耗启闭：传统直动式高压阀在大通径（DN6以上）时需要极其庞大的电磁线圈才能对抗高压。YSE系列采用先导式机制，完美利用流体自身能量，仅需配置常规功耗的电磁铁即可轻松控制高达160bar的高压介质，在保证大流量的同时极大地降低了能源消耗与线圈发热量。

SS304全不锈钢活塞结构，强悍抗屈服与防冲刷性能：针对160bar高压流体流经大通径阀口时产生的极端冲刷力与汽蚀破坏，全系阀体、先导阀芯及主活塞组件均采用优质SS304不锈钢精密制造。不锈钢阀体具备极高的屈服强度和硬度，在高压下绝不发生微观形变，完美杜绝了高压阀常见的因阀体形变或活塞卡阻导致的关不严现象。

独特的缓冲防气蚀设计，有效延长高压大流量工况下的使用寿命：针对大通径高压阀在启闭瞬间极易产生的液体锤（水锤）现象和气蚀破坏，本系列对先导孔与主腔体的流道进行了精密的流体力学优化。通过合理设计缓冲阻尼，减缓了压力骤变对管路的冲击，保护了下游设备与电磁阀自身密封。

国际高压螺纹标准，确保系统连接绝对长效安全：产品提供G和NPT两种工业高压螺纹。螺纹加工精度达到微米级，能够承受超高压条件下的管道剧烈震动与热胀冷缩，与海内外各类高压泵站、高压液压母机实现无缝原装位旋紧，消除高压管路常见的接口爆裂与微量渗漏隐患。

YSE二位二通先导式不锈钢高压电磁阀结构图

规格参数表

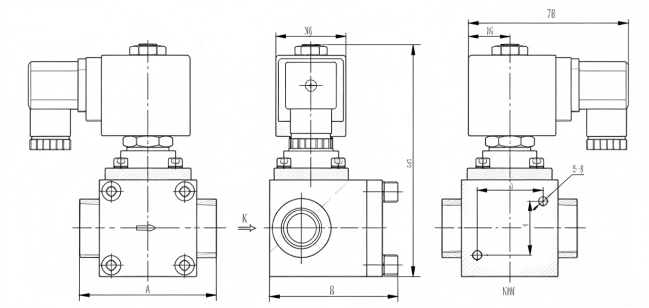

YSE二位二通先导式不锈钢高压电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
