YSI系列先导活塞式不锈钢高压电磁阀（公称通径涵盖DN15至DN50）是一款专为中高压、大流量流体输送管路而开发的高端自动化控制设备。作为大口径高压管路系统中的核心执行元件，该系列产品针对100bar（10MPa）高静压、大通径工况下极易发生的填料外漏、主密封因大流量高流速冲刷而撕裂破坏、以及电磁力不足引发拒动等行业痛点进行了深度的结构优化。本系列全系标配高规格SS304不锈钢阀体，采用重载活塞导向结构，提供G螺纹和NPT螺纹两种高可靠性接口形式，广泛应用于大型高压清洗泵站、集中供气管网、液压站及各类工业自动化大流量流体控制回路。

本系列阀门采用先导活塞式控制机制，属于常闭型自动阀门。其核心优势在于巧妙地利用了介质自身的压差流体动力来驱动大口径主活塞。当电磁线圈处于断电状态时，先导孔在复位弹簧力的作用下保持关闭，介质通过流体通道进入主活塞上方腔体，使活塞上下两端形成平衡或上高下低的压力分布。在主弹簧力和100bar介质压力的共同压紧作用下，大口径不锈钢活塞紧紧压在主阀座上，实现绝对可靠、零泄漏的截断。

当电磁线圈接通电源时，定制的高功率线圈瞬间产生强劲的电磁吸力，首先将先导孔打开。此时主活塞上方腔体的介质通过先导孔快速向出口端泄压，由于活塞下方依然承受着进口端的高压，主活塞上下两侧瞬间形成巨大的压力差。该压差产生的向上推力直接克服主弹簧阻力和活塞自重，将大口径主活塞迅速推向上方，主阀口瞬间被完全打开，介质恢复大流量畅通。一旦线圈断电，电磁场消失，先导孔高速关闭，主活塞上方重新积聚压力，驱动活塞快速下行复位闭锁，完成极速、刚性的截断循环。

YSI二位二通活塞式高压电磁阀产品图

先导活塞式大通径低功耗结构，完美平衡高压力与大流量：传统直动阀在大通径（DN15以上）工况下无法对抗100bar超高压力。YSI系列采用先导活塞式机制，巧妙利用流体自身能量，仅需配置常规功耗的电磁铁即可轻松控制高达100bar的高压介质，在保证DN15~50大流量通径的同时极大地降低了电能消耗与线圈温升。

SS304全不锈钢重载活塞组件，强悍抗屈服与防冲刷性能：针对100bar高压流体流经大口径阀口时产生的极端冲刷力与汽蚀破坏，全系阀体、先导阀芯及主活塞组件均采用优质SS304不锈钢精密制造。不锈钢活塞配合高性能耐磨导向环，具备极高的屈服强度和硬度，在高压下绝不发生微观形变，完美杜绝了因变形导致的活塞卡阻或关不严现象。

特种高压复合密封结合流体缓冲设计，成倍延长大口径阀门寿命：针对大通径高压阀在启闭瞬间极易产生的剧烈“液体锤（水锤）”现象，本系列对主腔体与先导流道进行了精密的流体力学优化。内部设有缓冲阻尼通道，有效减缓了压力骤变对管路的冲击，保护了下游设备、管道及电磁阀自身主密封的结构长效性。

国际标准工业高压螺纹，确保系统连接绝对长效安全：产品提供G和NPT两种工业高压螺纹。螺纹加工精度达到微米级，能够承受100bar高压条件下的管道剧烈震动与热胀冷缩，与国内外各类高压泵站、大型压缩机组旋紧结合，消除高压大流量管路常见的接口爆裂与微量渗漏隐患。

YSI二位二通活塞式高压电磁阀结构图

规格参数表

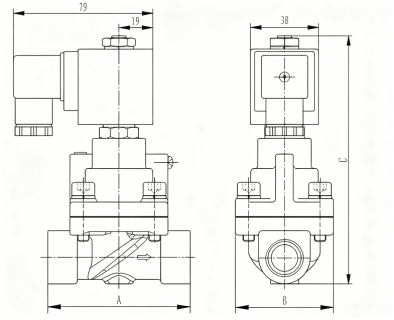

YSI二位二通活塞式高压电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
