QHXF-89型全天候防冻防火呼吸阀

QHXF-89型全天候防冻防火呼吸阀

  • 型号:QHXF-89/QHXF-89C/QHXF-89P
  • 规格:DN50-DN250
  • 适用温度:-30℃~60℃
  • 适用介质:油、气的储罐、管道
  • 压力:正压353Mpa-980Mpa
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
QHXF-89型全天候防冻防火呼吸阀概述

QHXF-89型全天候防冻防火呼吸阀是一种安装于固定顶储罐顶部的安全保护装置,集压力/真空自动调节、阻火、防冻功能于一体。当罐内压力超过设定值时,正压阀盘开启释放过量气体;当罐内真空度达到设定值时,负压阀盘开启吸入空气;内置阻火层可有效阻断外部火焰传入罐内;阀体及内部结构采用防冻设计,防止低温环境下冷凝水结冰导致阀盘卡滞。该阀门核心用途是为石油、化工等行业的易燃易爆介质储罐提供全天候呼吸保护,在自动平衡罐内外压差的同时实现防火防冻,确保储罐在严寒气候下的安全运行与环保合规。

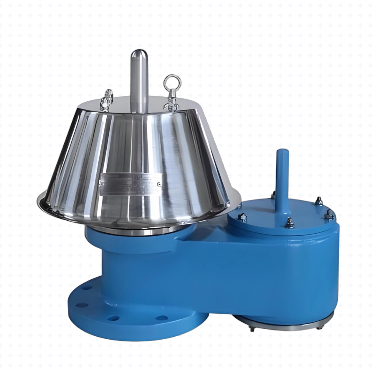

QHXF-89型全天候防冻防火呼吸阀产品图

QHXF-89型全天候防冻防火呼吸阀特点

1. 防冻一体化结构:阀盘导向套及密封面采用特殊防冻材料或电伴热预留接口,防止低温结冰导致阀盘失效,适合严寒地区使用。

2. 防火防爆阻火层:内置不锈钢波纹板阻火芯,有效阻止外部火焰传播,满足石油化工储罐防火规范。

3. 双阀盘独立动作:正压阀盘与负压阀盘各自独立调节,实现定压排放、定压吸入的精确控制。

4. 定压启闭,密封可靠:阀盘与阀座采用硬密封或软硬复合密封,开启压力与回座压力稳定,关闭时零泄漏。

5. 全天候防护结构:顶部设防雨防尘罩,内部排水槽防止雨水积聚,适应各种恶劣环境。

6. 耐腐蚀材质:阀体可选铝合金、铸钢或不锈钢,阀盘及阻火芯为不锈钢,适应腐蚀性介质。

7. 大通气量,低压降:流道优化设计,呼吸阻力小,保证储罐快速进、出液时压力稳定。

8. 维护简便:阻火芯可抽出清洗,阀盘组件拆卸简单,便于定期检查和维护。

QHXF-89型全天候防冻防火呼吸阀结构原理

QHXF-89型全天候防冻防火呼吸阀结构图

Drawing of Parts

项目 (Item)规格说明 (Specification)
阀体材料 (Valve Body Material)碳钢 WCB、不锈钢 304、316、铝合金 Carbon Steel WCBStainless Steel 304,316,Aluminum Alloy
正压阀盘材料 (Positive Pressure Disc Material)不锈钢 304、316、铝合金 Stainless Steel 304,316,Aluminum Alloy
负压阀盘材料 (Negative Pressure Disc Material)不锈钢 304、316、四氟 PTFE Stainless Steel 304,316,PTFE (Polytetrafluoroethylene)


QHXF-89型全天候防冻防火呼吸阀技术参数

Performance Specification Table

正压positive pressure353Pa(36mmH20)
980Pa(100mmH20)
负压negative pressure295Pa(30mmH20)
环境温度(℃)ambient temperature-30~60


QHXF-89型全天候防冻防火呼吸阀标准尺寸

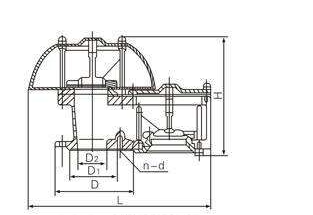

QHXF-89型全天候防冻防火呼吸阀外形图

Outline dimension table

规 格Model安 装 尺 寸 (mm)Installation Dimension (mm)
HLDD1D2nd
n1n2d1d2
DN5025536214011090311412
DN80342508185150125311816
DN100342508205170145311816
DN150460640260225200621816
DN200545770315280255621816
DN250648918370335310931816

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
