HX6,HXF6阻火单吸阀

HX6,HXF6阻火单吸阀

  • 型号:HX6-16/HX6-25/HX6-16P/HX6-25P/HXF6-16/HXF6-25/HXF6-16P/HXF6-25P
  • 规格:DN50~DN250
  • 适用温度:-20℃~+60℃
  • 适用介质:油、气的储罐、管道
  • 压力:1.6MPa~2.5MPa
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
HX6,HXF6阻火单吸阀概述

HX6/HXF6单呼阀是一种安装于固定顶储罐顶部的单向呼出型呼吸阀,采用大流通截面设计,专为高排气流量需求工况优化。当罐内压力超过设定值时,正压阀盘自动开启释放过量气体;压力恢复后严密关闭。该阀门可配置内置阻火层,并设有标准法兰接口,便于连接回收管道或直接排入大气。其核心用途是在储罐快速进料、高温环境或氮气置换等产生大流量挥发性气体时,实现高效、定压排放,防止储罐超压变形,同时降低介质挥发损失,适用于对负压不敏感或已配置独立补气装置的储罐。

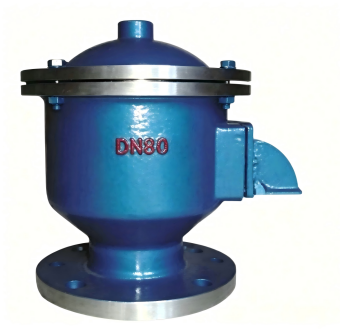

HX6,HXF6阻火单吸阀产品图

HX6,HXF6阻火单吸阀特点

1. 单向呼出功能:仅正压阀盘动作,超压时自动开启排放,无负压吸入功能,适用于有单独补气系统的储罐。

2. 内置阻火层:采用不锈钢波纹板阻火芯,有效阻断外部火焰传播,符合石油化工储罐防火规范。

3. 定压启闭,密封可靠:阀盘与阀座采用平面或锥面硬密封,开启压力稳定,关闭时零泄漏。

4. 大通气量,低压降:流道优化设计,呼吸阻力小,满足储罐快速进液时的排气需求。

5. 全天候防护结构:顶部设防雨防尘罩,内部排水设计防止积水,适应户外恶劣环境。

6. 耐腐蚀材质:阀体可选铝合金、铸钢或不锈钢,阀盘及阻火芯为不锈钢,适应多种腐蚀性介质。

7. 连接方式灵活:标准法兰接口,可水平或垂直安装,便于与回收管道或大气连通。

8. 维护简便:阀盘组件可拆卸,阻火芯可抽出清洗,便于定期检查与维护。

HX6,HXF6阻火单吸阀结构原理



HX6,HXF6阻火单吸阀结构图

零件部位图  Drawing of Parts

代号 Code主体材料 Body Material阀盘 / 阀座 Disc/Seat Material密封材料 Sealing Material
IZG200-4000Cr19Ni9F4 (PTFE)
IIZG0Cr18Ni9ZG0Cr18Ni9F4 (PTFE)
IIIZG0Cr18Ni9TiZG0Cr18Ni9TiF4 (PTFE)
IVZG0Cr18Ni12Mo2TiZG0Cr18Ni12Mo2TiF4 (PTFE)
VZAISi7MgZAISi7MgF4 (PTFE)


HX6,HXF6阻火单吸阀技术参数

性能规范表Performance Specification Table

通气量表Ventilation meter

代号 Code规格 (mm) Size / 压力等级 P50 通气量 (m3/h) Ventilation Capacity80 通气量 (m3/h) Ventilation Capacity100 通气量 (m3/h) Ventilation Capacity150 通气量 (m3/h) Ventilation Capacity200 通气量 (m3/h) Ventilation Capacity250 通气量 (m3/h) Ventilation Capacity
A+355Pa256090190340500
-295Pa205075160280450
B+980Pa3070100200380600
-295Pa205075160280450
C+1765Pa4095140280500800
-295Pa205075160280450
允许泄漏量 Allowable Leakage (m3/h)≤0.04≤0.4

操作压力Operating pressure

等级 ClassABCD
呼出压力 Exhalation Pressure+355Pa (36mmH2O)+980Pa (100mmH2O)+1765Pa (180mmH2O)由用户定 Customized by user
吸入压力 Inhalation Pressure-295Pa (30mmH2O)-295Pa (30mmH2O)-392Pa (40mmH2O)由用户定 Customized by user


HX6,HXF6阻火单吸阀标准尺寸



   HX6型单吸阀 DN50-250              HXF6型阻火单吸阀 DN50-250

外形尺寸表 Outline dimension table

DN5080100150200250
H270/340400/470400/470470/540550/620620/700
L3004504506508501000

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
