ZGB-II型抽屉式波纹阻火器是一种安装于储罐呼吸管道、放空系统或油气回收管线上的阻火安全装置，采用模块化抽屉式结构将不锈钢波纹板阻火芯插装于壳体内。阻火芯利用波纹板之间的微小间隙对火焰进行淬熄，有效阻止外部火焰向罐内传播。抽屉式设计使阻火芯无需拆卸壳体即可整体抽出，便于现场清洗、更换或维护。其核心用途是为石油、化工、储运等行业的储罐呼吸阀、氮封系统及放空管道提供可靠、易维护的阻火保护，显著降低检修停机时间，满足储罐区防火防爆规范要求。

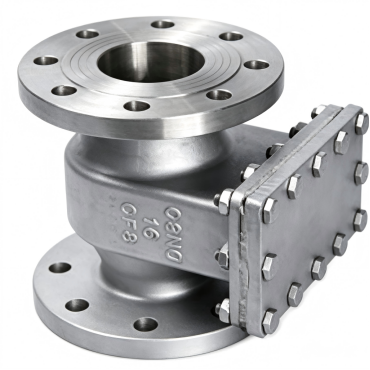

ZGB-II抽屉式波纹阻火器产品图

1. 抽屉式抽拉结构：阻火芯以抽屉形式装入壳体，可沿导轨整体抽出，无需拆解管道法兰，维护操作简单快捷。

2. 波纹板阻火元件：由不锈钢波纹带与平板带交替缠绕而成，形成均匀致密的微小通道，淬熄火焰高效可靠。

3. 双向阻止火焰：无论火焰来自罐外还是罐内方向，均能被有效阻隔，适用于呼吸阀进出口及放空管双向保护。

4. 大流通能力，低阻力：波纹通道开孔率高，气体流动顺畅，对储罐正常呼吸几乎不产生额外压降。

5. 耐高温抗变形：全不锈钢材质可承受瞬时火焰高温冲击，阻火芯不易烧结或变形，使用寿命长。

6. 耐腐蚀设计：壳体及阻火芯可选用304、316L不锈钢或碳钢（内衬防腐涂层），适应油气、化工介质及户外环境。

7. 灵活安装：标准法兰接口，可水平或垂直安装，与呼吸阀、管道直接连接，适配性强。

8. 维护成本低：定期抽出阻火芯清理积碳或杂质后重新插入即可，无需整体更换阀门，维护工作量小。

 ZGB-II抽屉式波纹阻火器结构图

零部件名称材料

性能规范表

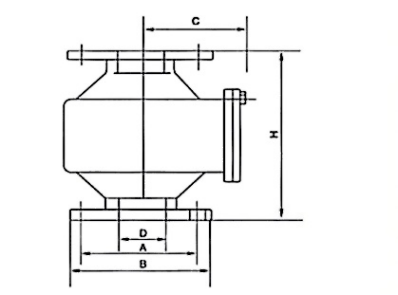

ZGB-II抽屉式波纹阻火器外形图

外形尺寸表

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
