HX5,HXF5储罐阻火单呼阀

HX5,HXF5储罐阻火单呼阀

  • 型号:HX5-16/HX5-25/HX5-16P/HX5-25P/HXF5-16/HXF5-25/HXF5-16P/HXF5-25P
  • 规格:DN50~DN500
  • 适用温度:-20℃~80℃
  • 适用介质:油、气的储罐、管道
  • 压力:1.6MPa~2.5MPa
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸铁、铝合金、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
HX5,HXF5储罐阻火单呼阀概述

HX5/HXF5储罐阻火单呼阀是一种安装于固定顶储罐顶部的单向呼出型阻火呼吸阀,仅允许罐内气体在超压时向外排放,当罐内压力低于设定值时阀门保持严密关闭。该阀门内置不锈钢波纹板阻火芯,可有效阻止外部火焰传入罐内,并设有标准法兰接口,可连接回收管道或直接排入大气。其核心用途是在储罐进料或温度升高导致压力上升时,自动释放过量气体,防止储罐超压变形,同时阻断火焰传播,适用于已配置独立补气装置(如氮封系统)或不允许空气进入罐内的储罐。

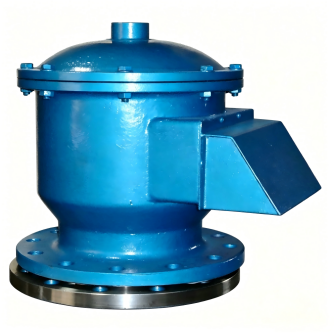

HX5,HXF5储罐阻火单呼阀产品图

HX5,HXF5储罐阻火单呼阀特点

1. 单向呼出功能:仅正压阀盘动作,超压时自动开启排放,无负压吸入功能,适用于有单独补气系统的储罐。

2. 内置阻火层:采用不锈钢波纹板阻火芯,有效阻断外部火焰传播,符合石油化工储罐防火规范。

3. 定压启闭,密封可靠:阀盘与阀座采用平面或锥面硬密封,开启压力稳定,关闭时零泄漏。

4. 大通气量,低压降:流道优化设计,呼吸阻力小,满足储罐快速进液时的排气需求。

5. 全天候防护结构:顶部设防雨防尘罩,内部排水设计防止积水,适应户外恶劣环境。

6. 耐腐蚀材质:阀体可选铝合金、铸钢或不锈钢,阀盘及阻火芯为不锈钢,适应多种腐蚀性介质。

7. 连接方式灵活:标准法兰接口,可水平或垂直安装,便于与回收管道或大气连通。

8. 维护简便:阀盘组件可拆卸,阻火芯可抽出清洗,便于定期检查与维护。

HX5,HXF5储罐阻火单呼阀结构原理



HX5,HXF5储罐阻火单呼阀结构图

零件部位图

代号 Code主体材料 Body Material阀盘 / 阀座 Disc/Seat Material密封材料 Sealing Material
IZG200-4000Cr19Ni9F4 (PTFE)
IIZG0Cr18Ni9ZG0Cr18Ni9F4 (PTFE)
IIIZG0Cr18Ni9TiZG0Cr18Ni9TiF4 (PTFE)
IVZG0Cr18Ni12Mo2TiZG0Cr18Ni12Mo2TiF4 (PTFE)
VZAISi7MgZAISi7MgF4 (PTFE)


HX5,HXF5储罐阻火单呼阀技术参数

性能规范表

通气量表Ventilation meter

代号 Code规格 (mm) Size / 压力等级 P50 通气量 (m3/h) Ventilation Capacity80 通气量 (m3/h) Ventilation Capacity100 通气量 (m3/h) Ventilation Capacity150 通气量 (m3/h) Ventilation Capacity200 通气量 (m3/h) Ventilation Capacity250 通气量 (m3/h) Ventilation Capacity
A+355Pa256090190340500
-295Pa205075160280450
B+980Pa3070100200380600
-295Pa205075160280450
C+1765Pa4095140280500800
-295Pa205075160280450
允许泄漏量 Allowable Leakage (m3/h)≤0.04≤0.4

操作压力Operating pressure

等级 ClassABCD
呼出压力 Exhalation Pressure+355Pa (36mmH2O)+980Pa (100mmH2O)+1765Pa (180mmH2O)由用户定 Customized by user
吸入压力 Inhalation Pressure-295Pa (30mmH2O)-295Pa (30mmH2O)-392Pa (40mmH2O)由用户定 Customized by user


HX5,HXF5储罐阻火单呼阀标准尺寸



HX5型单呼阀 DN50-250            HXF5型阻火单呼阀 DN50-500

外形尺寸表

DN5080100150200250300400500
H250/320400/470400/470470/540550/620620/700/780/900/1100
L3004504506508501000110012501200

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
