RSP-JF系列（DN15-DN50）二位二通法兰电磁阀是一款专为工业通用流体管路、高压大流量自动化控制系统设计的工业级切断阀门。作为常闭型阀门，其核心工作机制为“通电打开、断电关闭”。该系列阀门采用高性能先导膜片式结构，依靠管路介质自身压差辅助驱动，在 0.3 至 16 bar 的公称压力范围内表现出卓越的启闭可靠性与极佳的切断性能。阀体全系列采用优质316不锈钢（SS316）高强度材料精密铸造，连接接口采用标准工业法兰。该阀门广泛应用于水处理、化工、食品机械、医药、暖通空调及轻工自动化系统中。配合精密制造的高复位弹簧与高性能电磁线圈，能针对水、液体、气体及轻油（≤20cst）等多种介质在 -20℃ 至 65℃ 的交替冲击下实现零泄漏的严密阻断与远程自动化控制。

RSP法兰连接电磁阀产品图

特点

先导驱动，承压能力强： 采用成熟的先导膜片结构，利用介质自身压差辅助驱动主阀口启闭。线圈功耗低，在0.3~16bar的高压差状态下动作迅速且反应灵敏，兼顾了高公称压力与大流量控制。

316不锈钢阀体，抗腐蚀性极佳： 阀体及核心金属部件均采用316不锈钢材质，对流体介质具有极佳的耐腐蚀与耐磨损性能，特别适合水质复杂的工业管路、轻微酸碱液体及洁净度要求高的工况。

流道流体力学优化，流通量大： RSP-JF阀体内部流道（DN15至DN50）基于计算机流体力学（CFD）进行了精密优化，具有超高的Cv值/流通系数，内部流动阻力小、压降损失低，完美满足中大口径管路系统的快速切断需求。

高复位严密密封，零泄漏： 精选高弹性、抗疲劳的优质不锈钢弹簧，配合精心加工的阀座线密封副，以及防沉淀、耐磨损的加厚膜片设计（密封件选用高性能弹性体），断电关闭时具备极佳的密封严密性，达到完全零泄漏。

模块化阀盖结构，在线易维护： 采用经典的四螺栓分体式阀盖设计，无需将阀体从法兰管路上拆卸下来，即可在线对内部膜片、弹簧及动铁芯进行清洗或更换，大幅缩短工厂停机维护时间。

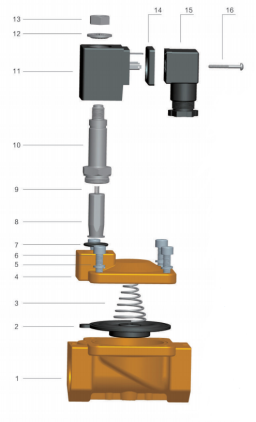

RSP法兰连接电磁阀结构图

零部件名称材料表

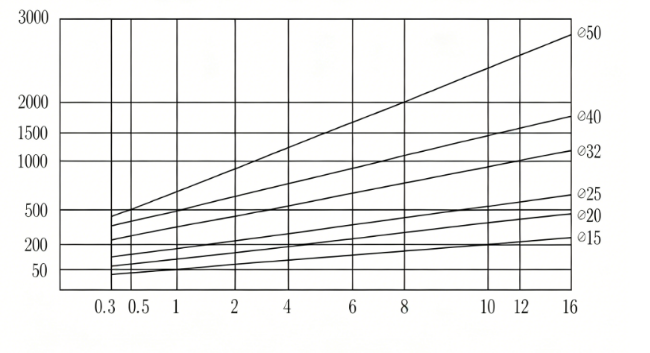

流量曲线图

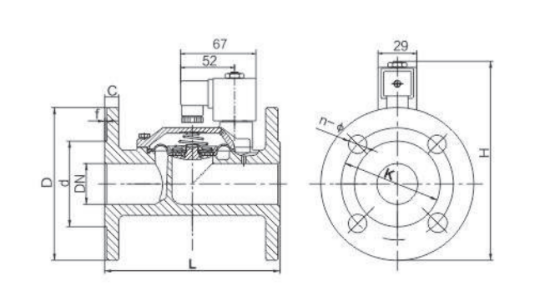

RSP法兰连接电磁阀产尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
