GTQ通气管通气帽

GTQ通气管通气帽

  • 型号: GTQ-6P/GTQ-16P/GTQ-6C/GTQ-16C
  • 规格:DN50-DN250
  • 适用温度:≤60ºC
  • 适用介质:油、气的储罐、管道
  • 压力:0.6~6.4MPa
  • 连接方式:法兰
  • 驱动方式:自动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
GTQ通气管通气帽概述

GTQ型通气管通气帽是一种安装于常压或低压储罐顶部通气管口的空气交换装置,由防雨帽、防虫网及直通或弯管式壳体组成,允许罐内气体因进排液或温度变化自由进出,自动平衡罐内外压差,防止储罐因超压或真空而变形损坏。其核心用途是为水罐、油罐、化工储罐、食品储罐等常压容器提供安全、高效的通气功能,同时可选配阻火层,满足防火防爆要求。

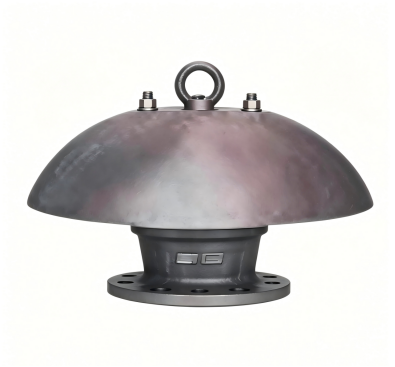

GTQ通气管通气帽产品图

GTQ通气管通气帽特点

1. 自由通气,压力自平衡:直通或弯管式结构提供通畅的气体进出通道,自动平衡罐内外压力,无活动部件,可靠性高。

2. 防雨防尘设计:顶部设防雨帽,防止雨水、灰尘及杂物进入罐内;可加装防虫网,阻止昆虫及飞鸟侵入。

3. 可选阻火功能:可配置不锈钢波纹阻火层,防止外部火焰通过通气管传入罐内,满足防火规范要求。

4. 大通气量,低压降:流道截面积大,气体流动阻力小,满足快速进出液时的通气需求。

5. 材质多样,耐腐蚀:壳体可采用碳钢、不锈钢、铝合金或塑料(UPVC/PP),适应水、油品、化学品等不同介质及户外环境。

6. 结构简单,安装维护便捷:标准法兰或螺纹接口,安装方便;防雨帽及防虫网可拆卸清洗,维护成本低。

7. 适用范围广:适用于水处理、石油化工、食品酿造、环保等领域常压容器的通气管路。

8. 符合相关标准:设计制造符合SH/T 3007《石油化工储运系统罐区设计规范》等标准要求。

GTQ通气管通气帽结构原理

GTQ通气管通气帽结构图

零部件名称材料

阀体材料 (Valve Body Material)碳钢WCB、不锈钢304、316、Carbon steel WCB, stainless steel 304,316
阻火芯件材料 (Fire Retardant Core Material)不锈钢防爆阻火波纹板Stainless steel explosion-proof and fire-resistant corrugated plate
密封件材料 (Sealing Component Material)耐油石棉橡胶、四氟PTFEOil-resistant asbestos rubber, PTFE
环境温度℃ (Ambient Temperature ℃)≤480
公称压力(MPa) (Nominal Pressure (MPa))0.6~5.0
防爆级别 (Explosion-proof Grade)BS5501:ⅡA、ⅡB、ⅡC


GTQ通气管通气帽技术参数

性能规范表

项目Item技术参数Specification
产品型号ModelGTQ type tank top flame arrester breather GTQ罐顶阻火透气管
公称通径Nominal DNDN50、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN500
公称压力Nominal PressurePN0.6MPa、PN1.0MPa、PN1.6MPa
设计压力Design Pressure常压通气,开启压力±300Pa;耐压试验0.2MPa水压无渗漏
适用介质Working Medium原油、汽油、柴油、煤油、各类轻质/重质油品、化工易挥发介质
工作温度Working Temp-35℃~+480℃
连接方式Connection法兰连接(HG/GB标准法兰),可选对焊连接
执行标准StandardSY/T0525.4、GB50160石化防火规范
产品用途Function储罐伴压通气、阻火防爆、平衡罐内压力、减少油品挥发损耗,适配固定顶罐/内浮顶罐罐顶安装,可单独使用或配套呼吸阀
阻火性能Fire Resistance阻火芯耐烧阻爆,符合石油储罐阻火安全规范


GTQ通气管通气帽标准尺寸

GTQ vent cap of Outline Drawing

外形尺寸表

GB、JB国标法兰连接外形尺寸:

规格model尺 寸size
HLDD1D2nd
DN100273280ф205ф170ф145418
DN150367390ф260ф225ф200818
DN200472510ф315ф280ф255818
DN250572628ф370ф335ф3101218
DN300635660ф395ф435ф4051218
