TGK透光人孔

TGK透光人孔

  • 型号:TGK-500A/TGK-500B/TGK-500C/TGK-500D
  • 规格:DN500-DN750
  • 适用温度:≤60ºC
  • 适用介质:油、气的储罐、管道
  • 压力:1.6MPA
  • 连接方式:法兰
  • 驱动方式:手动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
TGK透光人孔概述

TGK型透光人孔是一种安装于储罐顶部或侧壁的带透明视窗的人孔装置,集人员检修通道与透光观察功能于一体。孔盖中央嵌装高强度钢化玻璃或有机玻璃透光板,在供操作人员进出罐内进行清洗、维修的同时,允许自然光线射入罐内,便于无需开盖即可直观检查液位、泡沫、沉积物或设备状态。其核心用途是为石油、化工、食品、水处理等行业的储罐提供兼具作业入口与可视化监测的安全通道,尤其适合罐内光线不足、需频繁观察且要求减少有害气体暴露的场合。

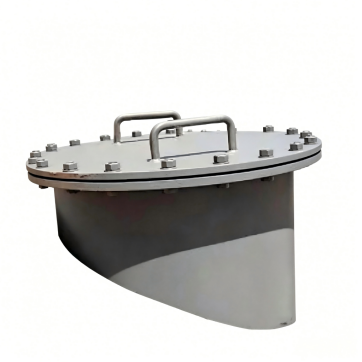

TGK透光人孔产品图

TGK透光人孔特点

1. 透光观察功能:中央嵌装钢化玻璃或有机玻璃视窗,透光率≥85%,可清晰观察罐内液面、泡沫、结垢及内部构件状态。

2. 人员通道功能:保留常规人孔的尺寸(如DN500、DN600),可供人员佩戴呼吸器进入罐内进行检修、清洗作业。

3. 高强度安全玻璃:视窗采用钢化玻璃或夹胶安全玻璃,耐冲击、耐温变,意外破裂时呈钝角碎片,降低伤人风险。

4. 密封可靠,防泄漏:孔盖与法兰密封面配备耐油橡胶(NBR)、氟橡胶(FKM)或聚四氟乙烯(PTFE)垫片,关闭后实现零泄漏。

5. 防爆可选:玻璃外侧可加装不锈钢防爆护网,防止外力冲击导致玻璃碎片飞溅,满足石油化工储罐防爆要求。

6. 材质多样,耐腐蚀:壳体及孔盖可采用碳钢(内衬防腐涂层)、304/316L不锈钢,适应油品、化学品、污水等不同介质。

7. 开闭省力:配备铰链及手轮紧固机构,单人即可轻松开启或关闭,并可根据需要加装助力弹簧或气动支撑杆。

8. 维护简便:透光玻璃及密封垫可在现场更换,无需拆卸整个人孔;定期清洁玻璃表面即可保持良好透光性。

TGK透光人孔结构原理

TGK透光人孔外形图

Part Details Table

序号零件名称 English Name材质 Material
1人孔筒体(简节) Manhole BarrelQ235B 碳钢 / 304/316L 不锈钢 Q235B CS /304/316L Stainless Steel
2人孔盖板 Manhole CoverQ235B/WCB/304/316L Q235B/WCB /304/316L SS
3密封垫片 Sealing Gasket金属缠绕垫 / 石墨复合垫 / PTFE 垫片 Spiral wound gasket/Graphite gasket/PTFE
4吊臂转轴组件 Hinge &Swing Arm35# 钢 / 304 不锈钢 35# steel /304 SS
5紧固螺栓螺母 Bolt &Nut8.8 级碳钢 / 35CrMoA/304 紧固件 Grade8.8 CS /35CrMoA /304 fastener
6法兰密封面 Flange Face同筒体材质 Same as barrel material



TGK透光人孔技术参数

性能规范表

项目 Item技术参数 Specification
产品型号 ModelGRK型壁罐垂直吊篮人孔 GRK Vertical Swing Manhole for Tank Wall
公称直径 Nominal DiameterDN450、DN500、DN600 DN450,DN500,DN600
公称压力 Nominal PressurePN0.6、PN1.0、PN1.6MPa 0.6/1.0/1.6MPa
适用介质 Working Medium原油、汽油、柴油、化工油品、各类常压储罐介质 Crude oil,gasoline,diesel,chemical oil & tank medium
工作温度 Working Temp-20℃ ~ +450℃ -20℃ ~ +450℃
连接方式 Connection整体平焊对接、法兰密封连接 Butt weld on tank body,flange sealed connection
执行制造标准 StandardHG/T21520-2014、SY/T0525.5 HG/T21520-2014,SY/T0525.5
安装位置 Mount Position储罐侧壁下部,清管检修人员进出通道 Lower tank wall,for tank maintenance access
结构形式 Structure垂直吊盖回转开启、外置吊臂快开结构 Vertical swing opening with external hinge arm


TGK透光人孔标准尺寸

TGK透光人孔外形尺寸图

外形尺寸表

规 格specifications图号figure number重 量(kg台)Weight (kg per unit)
DN500-ATGK-500A45
DN500-BTGK-500B48
DN500-CTGK-500C20
DN500-DTGK-500D26

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
