GZW-1阻爆燃型管道阻火器是一种安装于易燃易爆气体管道上的阻火安全装置，专用于阻止亚音速火焰（爆燃） 在管道内的传播。其内部采用不锈钢波纹板阻火芯，利用波纹板间微小间隙对火焰进行淬熄，将火焰控制在管道某一侧，防止火焰蔓延至下游设备或储罐。该阻火器适用于管道内可能存在可燃气体燃烧且火焰传播速度低于声速的工况。其核心用途是安装在油气回收管线、放空系统、燃料气管道或通风管路上，在发生意外燃烧时阻断火焰传播，保护上下游设备、人员及环境安全，满足石油化工、燃气输配等行业的防火防爆规范要求。

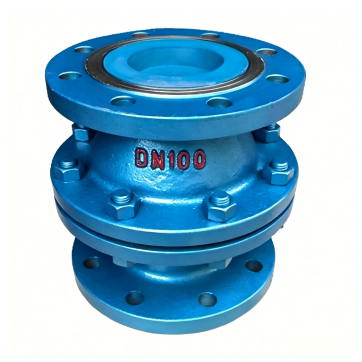

GZW-1阻爆燃阻火器产品图

1. 专阻爆燃火焰：针对亚音速火焰（爆燃，火焰速度通常≤0.6马赫）优化设计，阻火效率高，适用于长管道或受限空间内的火焰传播控制。

2. 波纹板阻火芯：多层不锈钢波纹带与平板带交替缠绕，形成均匀三角形/矩形微小通道，淬熄距离极短，性能稳定可靠。

3. 双向阻火功能：可同时阻止来自管道两侧的火焰传播，适用于可能从任意方向发生燃烧的管道系统。

4. 大流通面积，低压降：阻火芯开孔率高（≥90%），气体流动阻力小，不影响管道正常输送流量。

5. 耐腐蚀与耐温：阻火芯及壳体采用304/316L不锈钢制造，可耐受短时高温火焰冲击及腐蚀性介质环境。

6. 结构紧凑，安装便捷：法兰接口与管道标准匹配，可水平或垂直安装，壳体可拆卸，便于阻火芯抽出清洗。

7. 符合规范：设计制造符合GB/T 13347、ISO 16852、EN 12874等标准，经权威机构检测认证。

8. 维护简便：阻火芯可定期抽出清理积碳或杂质后重新装回，无需整体更换。

GZW-1阻爆燃阻火器结构图

零部件名称材料：

性能规范表

GZW-1阻爆燃阻火器外形图

外形尺寸表

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
