RSP-A小型膜片式(常闭型)电磁阀

RSP-A小型膜片式(常闭型)电磁阀

  • 型号: RSP-A-8/ RSP-A-10 / RSP-A-15
  • 规格:DN8-DN15
  • 适用温度:-20~65 ℃
  • 适用介质:水、液体、气体、轻油(≤20cst)
  • 压力:0.1~16bar
  • 连接方式:螺纹
  • 驱动方式:直动式
  • 材质:黄铜,316不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
RSP-A小型膜片式(常闭型)电磁阀概述

RSP-A小型膜片式二位二通电磁阀是一款专为微型流体控制系统、模块化设备集成及高频次启闭工况设计的直动式/分步直动式自动化切断阀。作为常闭型阀门,其核心工作机制为“通电打开、断电关闭”。该系列阀门的最大技术优势在于支持零压差(0 bar)启动,即使在管路无压力、依靠重力自流或极低压力的工况下,亦能实现绝对可靠的快速通断控制。阀体采用高强度环保聚甲醛(POM工程塑料)、高精密度黄铜或304不锈钢材质,外形极其紧凑轻巧,能完美嵌入医疗器械、净水设备、自动售货机、咖啡机及各类工业微型流体管路中。配合高性能、低功耗的集成电磁线圈,可在0至16bar的工作压力下稳定运行,针对水、空气、中性气体及低粘度流体提供零泄漏的严密阻断。

RSP-A小型膜片式(常闭型)电磁阀产品图

RSP-A小型膜片式(常闭型)电磁阀特点

零压启动,应用广泛: 采用直动式或分步直动式膜片结构,电磁力直接驱动阀芯或联动膜片,无需借助介质自身压差即可轻松启闭,完美解决微型低压管路无法建立压差的痛点。

结构小巧,高密度集成: 专为空间受限的设备内部设计,阀体体积小、重量轻,连接方式多样(提供标准微型螺纹、快插接头或软管宝塔接头可选),极大简化了自动化设备的内部布线与空间布局。

高频响应与动作迅捷: 由于运动部件质量轻、行程短,电磁阀的启闭动作可在毫秒级(ms)内完成,瞬时响应灵敏,极具出色的重复定位精度,适合高频次的加料、配比与定量控制。

优异的材料兼容性与洁净度: 阀体选用POM工程塑料、黄铜或不锈钢,内部密封件/膜片可选NBR、EPDM或改性氟橡胶(FKM)。不仅耐磨损、抗疲劳寿命长,而且化学稳定性极佳,确保流经的介质不被污染。

功耗低且安全可靠: 精密设计的电磁线圈发热量小、功耗低,配有插片式、引线式或迷你DIN接线盒等多种电气接口,具备良好的防潮、防尘绝缘性能,保障设备长期安全运行。

RSP-A小型膜片式(常闭型)电磁阀结构原理

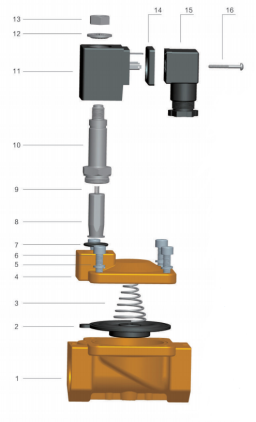

RSP-A小型膜片式(常闭型)电磁阀结构图

零部件名称材料表

编号零、部件名称
1阀体
2膜片
3膜片弹簧
4阀盖
5弹簧垫圈
6螺栓
7隔座密封O型圈
8活动铁芯组件
9铁芯弹簧
10隔磁管组件
11电磁线圈
12内齿弹性垫圈
13外六角螺母 M10×1
14接线盒密封垫
15接线盒 DIN43650A
16接线盒固定螺钉

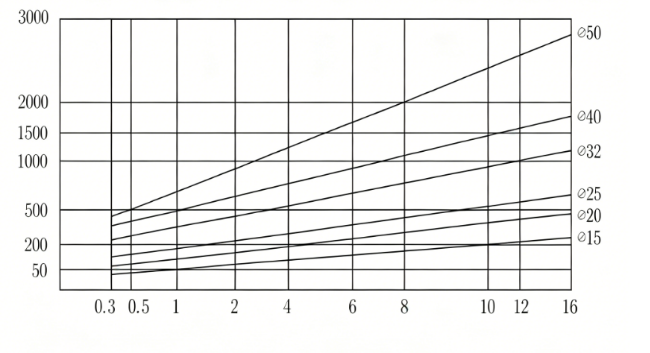

流量曲线图

RSP-A小型膜片式(常闭型)电磁阀技术参数

规格参数表

接管螺纹G流量通径mmCv值最小工作压力(bar)最大工作压力AC220V(bar)最大工作压力DC24V(bar)密封材料线圈绝缘等级常规线圈功率VA(AC220V)常规线圈功率W(DC24V)ES线圈功率VA(AC220V)ES线圈功率W(DC24V)常规订货型号(铜阀体)常规订货型号(不锈钢316阀体)
1/4"10.51.50.11610NBRH221333RSP-A-08-AC220VRSP-A-08J-AC220V
3/8"10.51.50.11610EPDMH221333RSP-A-10-AC220VRSP-A-10J-AC220V
1/2"10.51.50.11610VITONH221333RSP-A-15-AC220VRSP-A-15J-AC220V


RSP-A小型膜片式(常闭型)电磁阀标准尺寸

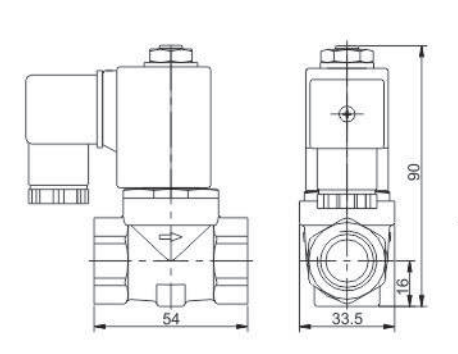

RSP-A小型膜片式(常闭型)电磁阀产尺寸图


由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快,以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考,实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持,谢谢!
