YSE-A系列先导式不锈钢超高压电磁阀（公称通径涵盖DN10至DN25）是一款专为超高压、大流量流体输送及极端严苛控制工况而开发的高端、超高压型流体控制设备。作为超高压自动化管路系统中的核心截断元件，该系列产品针对700bar（70MPa）超高静压、大通径工况下行业常见的“低压差无法启闭”、“高压冲击下阀芯形变”以及“大流量冲刷渗漏”等痛点进行了深度的结构优化。本系列全系标配高规格SS304不锈钢阀体，提供G螺纹和NPT螺纹两种高可靠性接口形式，广泛应用于高压氢气储运、超高压液压泵站、航空航天地面测试及高端工业清洗系统。

本系列阀门采用先导式控制机制，属于常闭型自动阀门。其核心优势在于创新的零压差先导驱动结构，将电磁力的刚性控制与介质自身的压差流体动力完美结合。当电磁线圈处于断电状态时，先导阀口在复位弹簧力的作用下保持关闭，介质通过流体通道进入主活塞上方腔体，使活塞上下两端形成平衡或上高下低的压力分布。在主弹簧力和700bar超高介质压力的共同压紧作用下，主活塞紧紧贴合在主阀座上，实现绝对可靠、零泄漏的高压截断。

当电磁线圈接通电源时，专门定制的高功率超强磁线圈瞬间产生强大的电磁吸力，首先拉开先导阀口。由于其具备特殊的强制联结机制，即使在系统压差为0bar（零压差）的极端无压状态下，电磁铁也能通过机械连杆直接撬动主活塞开启，实现百分之百的精准动作；而在系统存在压差时，主活塞上方腔体的介质通过先导孔快速向出口端泄压，利用流体自身巨大的压差推力将主活塞推至全开位置，介质恢复高效、大流量畅通。一旦线圈断电，电磁场消失，先导孔及主活塞在毫秒级内高速下行复位，完成极速、刚性的高压切断循环。

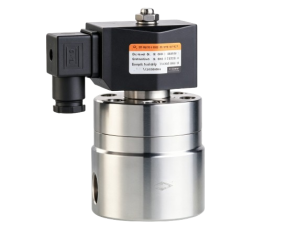

YSE-A二位二通常闭型超高压电磁阀产品图

强制先导式零压差启动，完美兼容0至700bar全压力范围：传统先导阀在大通径工况下必须依赖启闭压差，而常规直动阀在700bar超高压下无法做大通径。YSE-A系列巧妙融合二者优势，内部采用独特的强制联动先导结构。无论是系统无压力的零压差真空状态，还是高达700bar的超高压环境，阀门均能实现毫秒级的响应速度，彻底解决了超高压测试管路在低压或零压状态下无法启动的行业痛点。

SS304全不锈钢硬载结构，强悍抗屈服与防冲刷性能：针对700bar极端高压流体流经DN10~25大通径阀口时产生的破坏性冲刷力与汽蚀，全系阀体、先导针阀及主活塞组件均采用优质SS304不锈钢精密制造。不锈钢阀体具备极高的屈服强度，在700bar超高压下绝不发生任何微观形变，完美杜绝了因阀体形变导致的关不严或活塞卡阻现象。

超强磁高功率线圈配置，输出力矩极其刚性稳定：由于在700bar压力下开启大通径先导孔需要克服巨大的表面张力和高压抱紧力，YSE-A系列配置了经过电磁场精确模拟定制的超高功率线圈。线圈内部采用耐高温纯铜漆包线密绕，虽然输出动作力矩极其强劲，但采用先进的散热与低功耗温升设计，支持全天候高频次连续通电。

微米级高压螺纹标准，确保系统连接绝对长效安全：产品提供G和NPT两种工业超高压螺纹。螺纹加工精度达到微米级，能够承受700bar超高压条件下的管道剧烈震动、压力脉动与热胀冷缩，与海内外各类超高压气瓶组、高压泵站实现无缝原装位旋紧，消除超高压管路常见的接口爆裂隐患。

YSE-A二位二通常闭型超高压电磁阀结构图

规格参数表

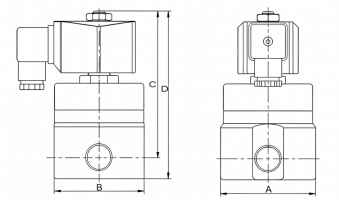

YSE-A二位二通常闭型超高压电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
