HX8/HXF8带接管阻火单吸阀是一种安装于固定顶储罐顶部的单向吸入型阻火呼吸阀，设有外接管道接口（带接管），专用于真空补气保护。当罐内真空度超过设定值时，负压阀盘自动开启，通过接管引入保护性气体（如氮气）或空气，快速补充罐内压力；当罐内压力恢复正常后阀门严密关闭。该阀门内置不锈钢波纹板阻火芯，可有效阻止外部火焰通过补气通道传入罐内。其核心用途是在储罐出料、排空或温度骤降产生负压时，自动、受控地补入气体，防止储罐被吸瘪变形，同时避免直接吸入外界湿空气或污染物，并通过接管实现集中补气，适用于需防止空气进入或已配置独立泄压装置的储罐系统。

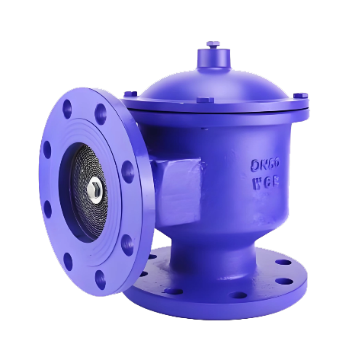

HX8、HXF8带接管阻火单吸阀产品图

1. 单向吸入功能：仅负压阀盘动作，真空超限时自动开启补气，无超压呼出功能，适用于有独立泄压装置的储罐。

2. 带接管设计：设有标准法兰或螺纹接管，可连接氮气管网或空气过滤器，实现集中、受控的补气。

3. 内置阻火层：采用不锈钢波纹板阻火芯，有效防止外部火焰通过补气通道传入罐内，符合石油化工储罐防火规范。

4. 定压启闭，密封可靠：阀盘与阀座采用平面或锥面硬密封，开启真空度稳定，关闭时零泄漏。

5. 大通气量，低压降：流道优化设计，补气阻力小，满足快速出料时的瞬时大流量补气需求。

6. 全天候防护结构：顶部设防雨防尘罩，内部排水设计防止积水，适应户外恶劣环境。

7. 耐腐蚀材质：阀体可选铝合金、铸钢或不锈钢，阀盘及阻火芯为不锈钢，适应多种腐蚀性介质。

维护简便：阀盘组件可拆卸，阻火芯可抽出清洗，接管接口标准，便于管道连接与定期维护。

HX8、HXF8带接管阻火单吸阀结构图

零件部位图

性能规范表

通气量表

操作压力

HX8型带接管吸入阀 DN50-250                   HXF8型带接管阻火吸入阀 DN50-2

外形尺寸表

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
