ZCM系列分步直动式自动燃气及低压气液电磁阀（公称通径涵盖DN10至DN100）是一款专为燃气安全、瓦斯抽放、低压大流量以及常压真空管路流体自动化控制而设计开发的高安全性、大通径流体控制设备。作为易燃易爆气体管网及各种工业低压流体控制回路中的核心执行元件，该系列产品针对4bar（0.4MPa）以下低压、零压工况以及燃气等特殊介质的化学特性进行了深度的结构优化。重点解决了传统先导阀在超低压环境下因压差不足导致无法开启、以及纯直动阀在大通径下线圈功耗过高、极易发热烧毁等行业痛点。本系列提供优质黄铜、SS304不锈钢、重载铸铁等多种阀体材质（其中JF/CF代表不同材质的高强度法兰版本），小口径采用G/NPT螺纹连接，大口径采用国际标准法兰连接，广泛应用于城市燃气锅炉、瓦斯发电管网、工业炉窑燃烧控制、低压气液混合输送及各种工业安全保护系统。

本系列阀门采用分步直动式（又称反冲型直动式）控制机制，属于常闭型自动阀门。其核心优势在于将直动式阀门的零压差启动特性与先导式阀门的流体动力辅助特性完美融合。当电磁线圈处于断电状态时，在复位弹簧力的刚性压紧作用下，先导孔保持关闭，介质通过流体通道进入主阀芯（膜片或活塞）上方腔体。在主弹簧力和燃气系统自身压力的共同作用下，密封组件紧紧压在主阀座上，实现绝对可靠、零泄漏的气密性截断。

当电磁线圈接通电源时，定制的电磁组件瞬间产生强劲的电磁吸力，首先将先导孔打开，主阀芯上方腔体的介质通过先导孔向出口端快速泄压。与此同时，电磁铁的动铁芯通过特制的机械联动反冲结构，直接向上拉动主阀芯组件。在系统压差为0bar（如零压差、真空或系统无压力启动）的极端工况下，电磁力直接硬性将主阀口彻底拉开，实现毫秒级的刚性动作与精准启闭；而在系统存在微弱压差时，则通过电磁吸力和介质压差产生的协同推力共同将主阀口完全打开，恢复超大流量畅通。一旦线圈断电，电磁场消失，阀芯组件在主弹簧力的驱动下毫秒内高速复位闭锁，完成极速、刚性的安全切断。

ZCM分步直动燃气、低压气液电磁阀产品图

纯直动式零压差驱动结构，在超低压和真空工况下具备刚性动作稳定性：传统先导电磁阀在大通径工况下必须依赖不低于0.3-0.5bar的启动压差。ZCM系列采用纯直动式机制，在0至4bar全压力范围内实现硬性机械启闭。无论是零压差状态、重力自流管路还是系统处于负压真空工况，均能做到毫秒级极速响应，通断绝不滞后。

直通式大通道防卡阻设计，对介质细微杂质表现出极高的耐受性：由于去除了传统先导式电磁阀微米级的先导小孔和复杂的活塞导向面，ZCM系列内部流道开阔，密封副行程直接。当介质中带有微量泥沙、金属碎屑或结垢颗粒时，直动式结构不易发生卡死堵塞，极大地提升了系统在恶劣水质或工业气体环境下的连续运行寿命。

SS304/SS316与高档黄铜多材质阀体，全面契合防腐与安全等级：针对不同工业流体及特殊气体对材质的腐蚀性要求，全系提供优质H59黄铜、SS304不锈钢以及具有超强抗氯离子腐蚀性能的SS316不锈钢。密封件选用特种高弹、耐磨复合硬质橡胶，确保在长时间频繁撞击下绝不形变，为低压管路提供长效的零内漏保护。

微米级加工工业高压螺纹与标准法兰，确保连接绝对长效零渗漏：产品小口径提供G和NPT两种高精度工业螺纹，大口径提供高承载大规格法兰。精密的螺纹咬合力与坚固的法兰密封面能够完美抵抗低压大流量管路在启闭瞬间产生的流体剪切力与外部管道敲击，消除任何微量外漏，确保燃气等高危介质的使用安全。

ZCM分步直动燃气、低压气液电磁阀结构图

规格参数表

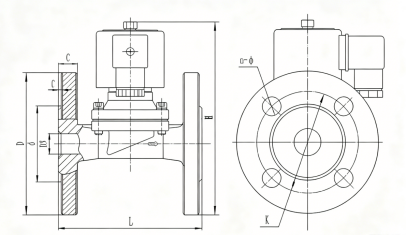

ZCM分步直动燃气、低压气液电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
