YSG系列大口径脉冲电磁阀是一款专为工业自动化大流量管路控制、环保除尘反吹及大容积流体输送系统精心设计的高效控制阀。本系列产品在结构上进行了重大突破，公称通径全面覆盖 DN65、DN80、DN100、DN125、DN150、DN200 等大口径规格，全系采用符合工业标准的高强度法兰连接，确保在高流速、大喷吹量工况下的连接稳固性与密封性。  该阀门采用先进的直流脉冲（DC Pulse）驱动机制，彻底改变了传统电磁阀需持续通电维持开启的弊端。它仅在开启和关闭的瞬间需要微秒级的电脉冲信号触发，其余时间通过内部独特的机械和气压自锁结构保持状态，因此具有极佳的低功耗、零发热和超长寿命表现。阀门针对中低压系统进行了完美优化，在 0.3 ~ 8 bar 的低工作压力及压差环境下均能实现毫秒级的瞬间响应与强劲启闭。阀体提供高档不锈钢 SS304（JF系列）与优质重型铸铁（CF系列）两种材质，能够完美胜任水、工业液体、空气及普通气体等多种介质的输送与控制，是现代环保、化工、水处理及冶金行业中大口径管路控制的理想核心组件。

YSG大口径脉冲电磁阀产品图

超大通径与流道几何优化： 针对 DN65 ~ DN200 级别的管道进行了流体力学优化。阀腔内部流道宽敞且圆滑，最大程度减少了流体在阀体内部的死角与涡流，使流阻系数降到最低，流通能力（Kv值）远超同类普通电磁阀。

低功耗与零发热（直流脉冲技术）： 传统的电磁阀在长时间开启时线圈会严重发热，甚至导致烧毁。YSG系列采用脉冲控制，仅在动作瞬间通电（通常只需 30-50 毫秒的脉冲宽度）。线圈在绝大多数时间内处于零电能消耗状态，从根本上杜绝了温升发热，大幅提升了电气安全性。

卓越的微压启闭性能： 针对大口径阀门通常需要高压差才能打开的痛点，该系列优化了内部膜片/阀瓣的面积比，在 0.3 bar 的极微弱压力下即可完全触发并实现大流量喷吹或输送。

工况精细化材质配置： JF系列采用 SS304 不锈钢，不仅耐腐蚀，还符合高清洁度的医药、食品或轻化工水系统要求；CF系列采用重型铸铁，其具有极高的机械强度和优异的性价比，特别适合环保除尘系统、大工业循环水及农业灌溉等长距离管路系统。

全天候宽温韧性设计： 阀体和核心密封件经过了严格的低温-20 ℃至高温65 ℃反复循环测试。密封材料在低温下仍能保持极佳的弹性和抗龟裂能力，防止冬季户外冰冻或夜间降温造成的阀门泄漏。

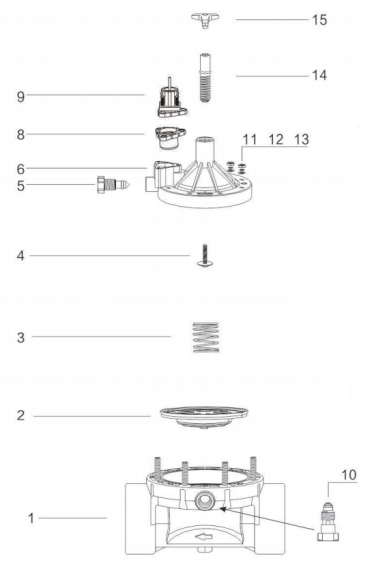

YSG大口径脉冲电磁阀结构图

零件材料表

规格参数表

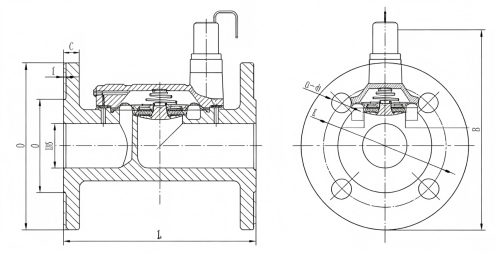

YSG大口径脉冲电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
