2W系列（DN10-DN50）二位二通螺纹电磁阀是一款工业级通用流体管路自动化控制切断阀。作为常闭型阀门，其核心工作机制为“通电打开、断电关闭”。该系列阀门的核心技术特征在于采用分布直动式（结构设计，支持零压差（0 bar）超轻启动。其内部将电磁铁的直接驱动力与主膜片的自平衡压差完美结合，既摆脱了传统先导阀对管路启动压差的严格依赖，又克服了纯直动阀在大口径下驱动力不足的缺陷。阀体提供优质黄铜或高性能316不锈钢两种材质选择，连接接口采用标准管螺纹结构。凭借精密制造的自平衡膜片组件与大功率电磁线圈，该阀门可在 0 至 10 bar 的公称压力范围内以及 -20℃ 至 65℃ 的温度交替冲击下，实现远程自动化控制与严密阻断，广泛应用于水处理、轻工、化工、暖通及自动化清洗等通用流体控制系统。

2W螺纹二位二通（常闭式）电磁阀产品图

分布直动结构，零压差可靠运行： 采用联动式双层膜片结构，无需管路自身压力辅助，在自流、微压或零压差（0 bar）状态下亦能秒级敏捷启闭，彻底解决大口径阀门在低压管路中无法动作的痛点。

0~10bar通用承压，流量系数大： 经过精确流体力学优化的阀腔内部流道设计，极大地提升了流通能力（Kv值），在 0 至 10 bar 的中低压通用工况下，提供极低的流阻与平稳的切断特性。

多介质广泛兼容： 内部密封副与膜片经过特殊改性，完美胜任水、通用液体、气体以及轻油（运动黏度 ≤20cst等多种工况介质的长期频繁控制。

黄铜/316不锈钢阀体，适应性广： 提供高密度优质黄铜阀体（经济实用型）和精铸316不锈钢阀体（抗轻度腐蚀与高洁净度要求），适应各种复杂的室内外工业现场。

刚性螺纹连接，坚固抗震： 涵盖 DN10 至 DN50 全规格，均采用国际标准管螺纹刚性接口，大幅提升了与配对管路装配后的整体刚度，能够有效吸收管道因流体流动产生的机械振动。

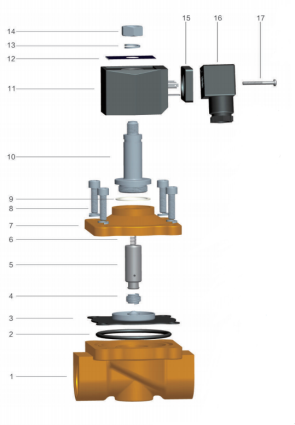

2W螺纹二位二通（常闭式）电磁阀结构图

零部件名称材料表

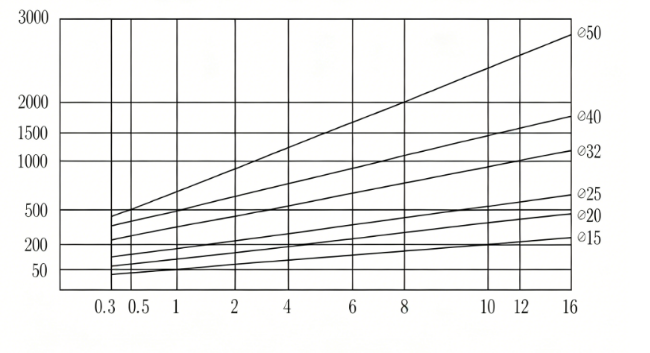

流量曲线图

规格参数表

下表中型号为塑封线圈AC220V，接口为G螺纹；密封材料：空白为NBR，E为EPDM，V为VITON。注：使用ES线圈电磁阀，可选EPDM或VITON密封，但流体温度≤80℃。注1：ES线圈电磁阀流体温度≤80℃，Ex防爆型防爆线圈电磁阀流体温度-10~60℃。注2：该系列压力低于50KPa时，建议选用特制低压电磁阀配置并请注明使用压力。

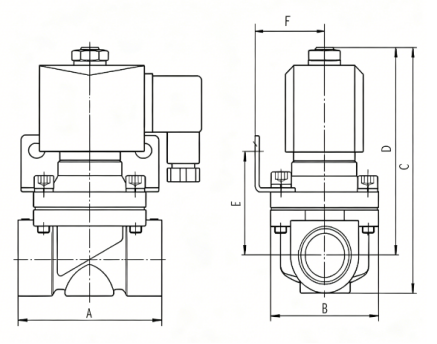

2W螺纹二位二通（常闭式）电磁阀尺寸图

外形尺寸表 单位（mm）

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
