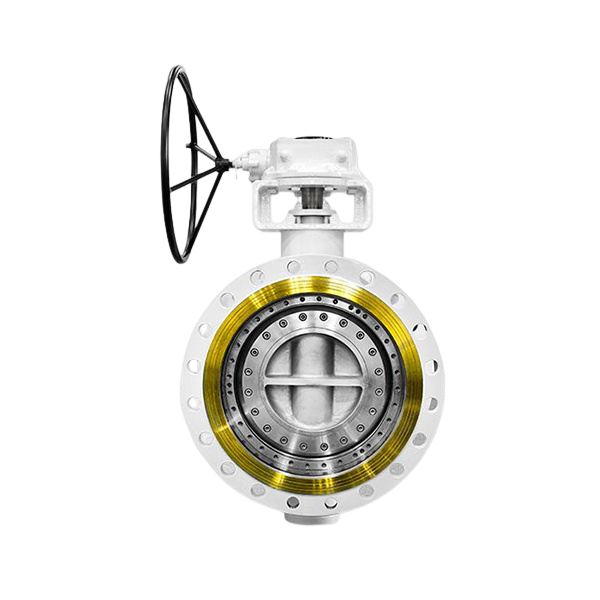

D343Y 全金属硬密封蝶阀属于高温高压工况专用金属密封阀门，依靠蜗轮蜗杆传动搭配手动、电动、气动等驱动装置带动蝶板做 90° 回转动作，完成管路介质通断与流量调节。阀门采用三偏心结构设计，连接形式为法兰式，密封副由金属硬质合金配对组成，蝶板密封面堆焊钴基、镍基硬质合金，阀座同样为金属硬质密封面，依靠三偏心的力学结构实现紧密贴合。传动机构通过蜗轮减速放大扭矩，推动阀杆带动蝶板旋转闭合。金属硬密封结构耐高温、耐高压、耐冲刷、抗磨损，适配蒸汽、高温烟气、热油、高温气体、煤粉烟气等无强腐蚀或弱腐蚀高温高压介质，普遍应用于热力电厂、冶金、供热管网、石化高温管线、暖通锅炉等严苛工况管道控制系统。

特点

1、三偏心金属硬密封结构：采用多层次三偏心力学设计，密封副为金属对金属硬质合金面，蝶板与阀座互不摩擦，启闭磨损极小，密封稳定性持久。

2、耐高低温高压工况：金属密封材质承压能力强，常规公称压力可达 PN16、PN25、PN40 乃至更高压力等级；适用温度覆盖 - 40℃至 650℃，可长期承受高温蒸汽、高温烟气工况。

3、抗冲刷耐磨使用寿命长：密封面堆焊高强度硬质合金，具备极强耐颗粒冲刷、耐摩擦性能，介质含粉尘、细小颗粒杂质也不易损伤密封面，适合烟气、煤粉、导热油等带颗粒介质。

4、多驱动适配灵活：标配蜗轮蜗杆手动操作，可加装电动、气动执行器实现远程自动化控制，支持开关型、调节型信号控制，适配整套工业自控系统。

5、双向承压密封可靠：三偏心结构可实现双向同等密封性能，承压不分流向，密封等级最高可达 VI 级，高压下无内漏。

6、法兰稳固高强度阀体：整体法兰连接，阀体材质多采用碳钢、不锈钢、合金钢，壳体刚性强，抗管道应力、抗高压形变，高温高压下结构不易变形。

7、流通性能优良流阻适中：蝶式通道通透，压力损失小于闸阀、截止阀，大口径规格优势明显，大流量输送场景节能效果好。

8、无氟塑不耐强腐蚀、适用洁净高温介质：无衬氟塑料层，无法耐受强酸强碱强腐蚀介质；但耐高温无塑层软化老化问题，高温工况长期运行无密封层脱落风险；检修拆卸便捷，密封面可现场堆焊修复，维护成本可控。

                                                                                    343Y全金属硬密封蝶阀结构图

零部件名称材料表Parts Name and Materials List

性能规范表Performance Specification Table

                                                                               D343Y全金属硬密封蝶阀外形尺寸图

D343Y全金属硬密封蝶阀外形尺寸表

由于中国开维喜阀门集团有限公司的阀门产品研发迭代速度较快，以上阀门产品概述、特点、零部件材料、外形尺寸图表、CAD图纸、产品使用说明书等技术参数与规范文件仅供您参考，实际应用请联系我们的阀门销售工程师即可免费获得您需要的支持，谢谢！
